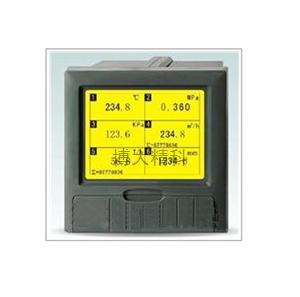

数据记录仪
.jpg)
数据记录仪是一种从传感器获取测量结果，并将这些结果存储起来备用的电子仪器。一些常用的测量包括温度、压力、电流、速度、张力、位移和其他一些物理量。
数据记录仪的原理
数据记录仪和传感器一起配合工作，将待测的物理量和激励信号转换成电信号，如电压和电流。之后这些电信号再被转换或数字化为二进制数据。二进制数据是非常易于进行软件分析并存储到PC的硬盘或其他存储介质当中的，比如存储卡和CD光盘。
每个数据记录仪都必须包含的一些组件：
用以对记录信号进行数字化的硬件设备，包括传感器、信号调理设备和模数转换硬件。
长期数据存储设备，一般为PC
数据记录软件，用以进行数据采集、分析和表示
记录仪是将一个或多个变量随时间或另一变量变化的过程转换为可识别和读取的信号的仪器。它能保存所记录的信号变化以便分析处理。记录仪的最大特点是能自动记录周期性或非周期性多路信号的慢变化过程和瞬态电平变化过程。
根据输入输出信号的种类,记录仪可分为模-数、数-模、模-模、数-数等形式, 它们的主体电路根据输出形式的不同而有所区别。当输出为数字信号时，其主要电路是能存储数字信息的存储器电路，它能随时将数字信号送给磁带机、穿孔机或其他设备，或经适当变换用示波器观察模拟波形，如数字存储器和波形存储器。当输出为模拟信号时，记录仪主体电路是没有存储功能的模拟放大驱动电路，必须立即用适当记录装置和方法将信号记录到纸、感光胶片或磁带上，才能保存信息，便于进一步分析处理，如各种笔录仪、光线记录器、绘图仪、磁带记录仪等。模拟式电路主要有两种类型，即直接放大驱动型,如笔录仪和自动平衡型，如绘图仪或X-Y记录仪
记录仪的主要技术指标为工作频率、输入信号动态范围、记录线性度、分辨度、失真度、响应时间、走纸准确度和稳定度。对用作计算机外围设备的磁带机还需要有复杂的电路和机构。
使用数据记录仪时请遵循以下步骤：
将传感器连接到数据记录仪上，如热电偶、RTD、电热调节器、应变片和加速计
使用数据记录软件对您的数据记录仪进行配置
使用数据记录软件对您的数据记录任务参数进行配置，如采样率、预警、开始和停止条件等等
运行数据记录任务
在硬件对您的传感器测量结果进行数字化之后，对数据进行分析和存储以备日后之用
除了记录数据之外，数据记录仪还能做些什么?
从名称上来看，数据记录仪的主要用途就是对传感器测量得到的数据进行存储，以备日后之用。但是一项数据记录应用通常不仅仅需要进行数据采集和存储。您将不可避免地需要对数据进行分析和表示，以了解测量结果，并基于记录的数据进行决策。一项完整的数据记录应用一般来说都需要下面所列举的构成元素中的大部分 采集——这一部分包括了您的传感器和数据记录硬件，还包括将物理量转换成数字信号的过程。
在线分析——这一部分包括您在存储数据之前所需要进行的任何分析操作。一个通常的例子是将电压测量值转换为有意义的科学计量单位，如摄氏度等等。您可以在记录数据之前完成这些复杂的计算并进行数据压缩。基于电流测量的系统控制部分－例如一个暗锁－也是在线分析的一部分。每个数据记录软件应用都应该完成二进制数据到电压值，以及电压值到科学计量单位的转换。
记录——这一元素指将已经分析过的数据存储起来，包括数据文件所需要
