数字电桥

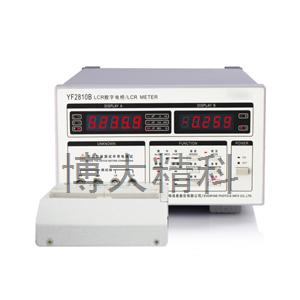

多功能LCR数字电桥可提供稳定的6位测试分辨率,20Hz-300kHz的频率范围、5mV-2.0V可编程信号电平、高达65次/秒的测量速度、9级精细量程、恒定的10Ω/30Ω/100Ω源内阻、灵活的多种偏置源、10V直流源等。具有多参数混合显示,多档分选测试,通过测试,多参数列表扫描,精细图形扫描等种灵活的测试功能。配合灵活人性的操作方式, TFT LCD显示器和中英文界面显示,可满足生产线质量保证、进货检验及实验室各种测量要求。
LCR数字电桥可同时提供HANDLER、GPIB及RS232C、USB接口等,配合全面的SCPI命令,为仪器使用于元件自动分选系统、与计算机通讯及测试过程纪录创造了良好的条件。[1]
数字电桥原理历史
数字电桥(卷名:电工)
digital bridge
采用数字技术测量阻抗参数的电桥。数字技术是将传统的模拟量转换为数字量,再进行数字运算、传递和处理等。
1972年,国际上首次出现带微处理器的数字电容电桥,它将模拟电路、数字电路与计算机技术结合在一起,为阻抗测量仪器开辟了一条新路。
原理
数字电桥的测量对象为阻抗元件的参数,包括交流电阻R、电感L及其品质因数Q,电容C及其损耗因数D。因此,又常称数字电桥为数字式LCR测量仪。其测量用频率自工频到约100千赫。基本测量误差为0.02%,一般均在0.1%左右。
