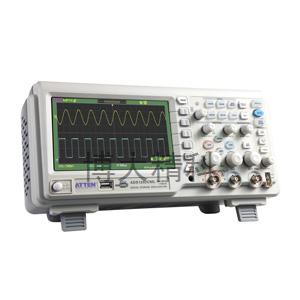

ADS1202CML 双通道彩色数字存储示波器

数字示波器是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。数字示波器一般支持多级菜单，能提供给用户多种选择，多种分析功能。还有一些示波器可以提供存储，实现对波形的保存和处理。 目前高端数字示波器主要依靠美国技术，对于300MHz带宽之内的示波器，目前国内品牌的示波器在性能上已经可以和国外品牌抗衡，且具有明显的性价比优势。
　数字示波器因具有波形触发、存储、显示、测量、波形数据分析处理等独特优点，其使用日益普及。由于数字示波器与模拟示波器之间存在较大的性能差异，如果使用不当，会产生较大的测量误差，从而影响测试任务。
区分模拟带宽和数字实时带宽
　区分模拟带宽和数字实时带宽 　

　带宽是示波器最重要的指标之一。模拟示波器的带宽是一个固定的值，而数字示波器的带宽有模拟带宽和数字实时带宽两种。数字示波器对重复信号采用顺序采样或随机采样技术所能达到的最高带宽为示波器的数字实时带宽，数字实时带宽与最高数字化频率和波形重建技术因子K相关（数字实时带宽=最高数字化速率/K），一般并不作为一项指标直接给出。从两种带宽的定义可以看出，模拟带宽只适合重复周期信号的测量，而数字实时带宽则同时适合重复信号和单次信号的测量。厂家声称示波器的带宽能达到多少兆，实际上指的是模拟带宽，数字实时带宽是要低于这个值的。例如说TEK公司的TES520B的带宽为500MHz，实际上是指其模拟带宽为500MHz，而最高数字实时带宽只能达到400MHz远低于模拟带宽。所以在测量单次信号时，一定要参考数字示波器的数字实时带宽，否则会给测量带来意想不到的误差。
有关采样速率
　采样速率也称为数字化速率，是指单位时间内，对模拟输入信号的采样次数，常以MS/s表示。采样速率是数字示波器的一项重要指标。 　

　1.如果采样速率不够，容易出现混迭现象 　

　如果示波器的输人信号为一个100KHz的正弦信号，示波器显示的信号频率却是50KHz，这是怎么回事呢？这是因为示波器的采样速率太慢，产生了混迭现象。混迭就是屏幕上显示的波形频率低于信号的实际频率，或者即使示波器上的触发指示灯已经亮了，而显示的波形仍不稳定。混迭的产生如图1所示。那么，对于一个未知频率的波形，如何判断所显示的波形是否已经产生混迭呢？可以通过慢慢改变扫速t/div到较快的时基档，看波形的频率参数是否急剧改变，如果是，说明波形混迭已经发生；或者晃动的波形在某个较快的时基档稳定下来，也说明波形混迭已经发生。根据奈奎斯特定理，采样速率至少高于信号高频成分的2倍才不会发生混迭，如一个500MHz的信号，至少需要1GS/s的采样速率。有如下几种方法可以简单地防止混迭发生： 　

　·调整扫速； 　

　·采用自动设置（Autoset）； 　

　·试着将收集方式切换到包络方式或峰值检测方式，因为包络方式是在多个收集记录中寻找极值，而峰值检测方式则是在单个收集记录中寻找最大最小值，这两种方法都能检测到较快的信号变化。 　

　·如果示波器有Insta Vu采集方式，可以选用，因为这种方式采集波形速度快，用这种方法显示的波形类似于用模拟示波器显示的波形。 　

　2.采样速率与t/div的关系 　

　每台数字示波器的最大采样速率是一个定值。但是，在任意一个扫描时间t/div，采样速率fs由下式给出： 　　fs=N/(t/div)　N为每格采样点 　

　当采样点数N为一定值时，fs与t/div成反比，扫速越大，采样速率越低。下面是TDS520B的一组扫速与采样速率的数据： 　

　表1扫速与采样速率 　

　t/div（ns）1252550100200fs（GS/s）502510210.50.25 　

　综上所述，使用数字示波器时，为了避免混迭，扫速档最好置于扫速较快的位置。如果想要捕捉到瞬息即逝的毛刺，扫速档则最好置于主扫速较慢的位置。
数字示波器的上升时间
　数字示波器的上升时间 　

　在模拟示波器中，上升时间是示波器的一项极其重要的指标。而在数字示波器中，上升时间甚至都不作为指标明确给出。由于数字示波器测量方法的原因，以致于自动测量出的上升时间不仅与采样点的位置相关，如图2中a表示上升沿恰好落在两采样点中间，这时上升时间为数字化间隔的0.8倍。图2中的b的上升沿的中部有一采样点，则同样的波形，上升时间为数字化间隔的1.6倍。另外，上升时间还与扫速有关，下面是TDS520B测量同一波形时的一组扫速与上升时间的数据： 　

　表2扫速与上升时间 　

　t/div（ms）502010521tr(μs)800320160803216 　

　由上面这组数据可以看出，虽然波形的上升时间是一个定值，而用数字示波器测量出来的结果却因为扫速不同而相差甚远。模拟示波器的上升时间与扫速无关，而数字示波器的上升时间不仅与扫速有关，还与采样点的位置有关，使用数字示波器时，我们不能象用模拟示波器那样，根据测出的时间来反推出信号的上升时间。
数字示波器自动检定系统
　随着电子技术的发展，数字示波器凭借数字技术和软件大大扩展了工作能力，早期产品的取样率低、存在较大死区时间、屏幕刷新率低等不足得到较大改善，以前难以观察的调制信号、通讯眼图、视频信号等复合信号越来越容易观察。数字示波器可以对数据进行运算和分析，特别适合于捕获复杂动态信号中产生的全部细节和异常现象，因而在科学研究、工业生产中得到了广泛的应用。为了让示波器工作在合格的状态，对示波器定期、快速、全面的检定，保证其量值溯源，是摆在测试工程师面前的一项紧迫任务。 　

　手工检定效率低，容易出错，对每一种示波器的检定需要测试工程师翻阅大量的资料；自动测试系统具有准确快速地测量参数、直观地显示测试结果、自动存储测试数据等特性，是传统的手工测试无法达到的。用自动测试系统实现对示波器的程控检定将会是仪器检定的趋势。 　

　GPIB、VXI、PXI是自动测试系统标准总线，GPIB以性能稳定、操作方便、价格低廉赢得用户的认可。这里选用了GPIB作为测试系统的总线。
硬件设计
　基于GPIB的数字示波器自动检定系统的硬件由GPIB控制器、FLUKE5500A、被检定数字示波器和PC机以及打印机等外围设备组成。
1.1 GPIB接口控制器
　1.1.1 GPIB总线 　

　GPIB是惠普公司于20世纪60年代末、70年代初开发的实用仪器接口系统。由于对测试仪器的控制很方便，并且具有较高的传输速度（1Mbps）,GPIB于1975年被定为IEEE488标准，1987年修定为IEEE488.1—1987。GPIB总线是数字化的24脚并行总线，有8根线是地线和屏蔽线，另外16根线是TTL电平信号传输线，包括8根数据线、5根接口管理线和3根数据传输控制线。GPIB使用8位并行、字节串行、异步通讯方式，所有字节通过总线顺序传送。 　

　GPIB系统设备有控者、讲者和听者三种属性。实际设备具有其中的一种、两种或三种。作为控者，它可以通过寻址指定连接到总线上具有讲者属性的器件成为讲者和具有听者属性的器件作为听者，包括指定它自己。讲者能通过总线向其他器件发送数据。听者能从总线上接收讲者发送的数据。一般来说在GPIB系统中计算机是控者，具有讲、听、控三种属性。为避免总线冲突，IEEE488规定一次只能有一个讲者，但可以同时有几个听者。由于GPIB系统中各器件的工作速度可能相差悬殊，为了保证多线消息能够双向、异步、可靠地传输，GPIB母线中设置了三条握手线，分别为数据有效线、未准备好接收线和未收到数据线。 　

　1.1.2 BC-1402-2接口控制器 　

　在本系统中采用的GPIB控制器是贝卡科技公司开发的BC-1401-2型USB-GPIB接口控制器，它带有USB接口，把USB总线转换成GPIB总线，操作GPIB仪器。其特点是：完全符合IEEE488.1和IEEE488.2国际标准，支持PCI、USB、Ethernet工业标准；数据传输率为900kbps,适合PC机与仪器之间的高速数据传输；提供了一套I/O GPIB操作函数库，其函数与ISA总线的ES1400系列接口控制器相同；提供了一套符合VPP规范的虚拟仪器软件架构VISA(Virtual Instrument Software Architecture)函数库,实现了凡是采用VISA函数开发的应用程序，在更换不同厂家的不同型号的GPIB接口控制器时，应用程序不需要作任何修改；该接口控制器可以用C/C++、VC++、VB、LabView、LabWindows/CVI、HP-VEE、Delphi等多种语言编制测试程序，方便而灵活。
1.2 FLUKE5500A
　FLUKE5500A是美国福禄克公司的一款高性能的多功能校准仪，可以对手持式和台式多用表、示波器、示波表、功率计、电子温度表、数据采集器、功率谐波分析仪、过程校准器等多种仪器进行校准。FLUKE5500A提供了GPIB（IEEE-488）、RS-232、5725A三种标准接口；在安全性方面满足IEC 1010-1（1992-1）、ANSI/ISA-S82.01-1994、CAN/CSA-C22.2NO.1010.1-92标准；FLUKE5500A输出电压可以达到1100V，电流输出可达11A，可以提供直流电压和电流、交流电压和电流的多种波形和谐波，同时输出两路电压，或者是一路电压和一路电流，模拟功率、电阻、电容热电偶和RTD。其示波器校准件还提供了稳幅正弦波、快沿、时间标记和幅度信号。<
