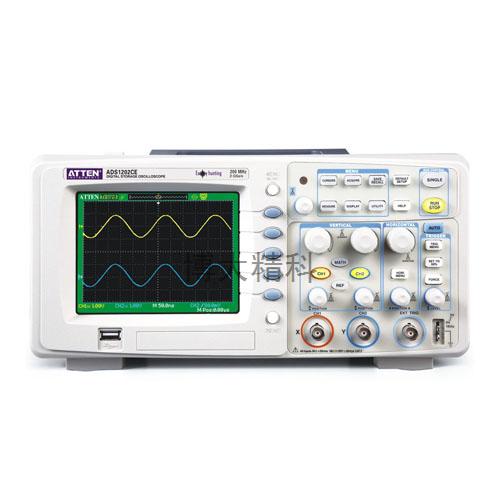

产品名称：ADS1202CE 双通道彩色数字存储示波器

应用领域
1.嵌入式设计和调试
2.考察瞬时信号
3.视频信号开发
4.产品质量控制
5.科研开发
6.机电产品设计和分析
产品重量:2.3KG产品尺寸:305mm×133mm×154mm(L×W×H)

概述
中国最优秀的示波器—ADS1000CE系列示波器提供带宽60-300MHz、2GSa/s的采样率，为您查看最苛刻的信号提供了所需的性能，2GSa/s的采样率准确地捕获和显示最快的瞬态事件；单通道18K的存储深度可以捕获长信号活动窗口，同时保证精细的定时分辨率，便于用户更清晰地观察和分析信号；紧凑简洁的设计，节约实验台桌面空间。作为最尖端的国产示波器ADS1000CE系列提供了电子信号设计、调试、分析和一致性测试提供了无与伦比的体验。

特点
·全新的超薄外观设计、体积小巧、携带更方便；
·彩色TFT LCD显示，波形显示更清晰、稳定；
·丰富的触发功能：边沿、脉冲、视频、斜率、交替；
·4种存储类型：设置数据、波形数据、界面位图、CSV文件；
·12种语言显示；
·波形录制与回放功能；
·智能化的自校正系统、人性化的屏幕保护功能；
·独特的数字滤波与波形录制功能；
·Pass/Fail功能；
·32种自动测量功能；
·2组参考波形、20组普通波形、20组设置内部存储/调出；
·手动、追踪、自动光标测量功能；
·通道波形与FFT波形同时分屏显示功能；
·模拟通道的波形亮度及屏幕网格亮度可调；
·弹出式菜单显示模式，用户操作更灵活、自然；
·丰富的界面显示风格：经典、现代、传统、简洁；
·多种语言界面显示，中英文在线帮助系统；
·标准配置接口：USB Host：支持U盘存储并能通过U盘进行系统软件升级；USB Device：支持PictBridge直接打印及与PC连接远程控制；RS-232。

技术规格
带宽：200MHZ
通道数：双通道+1个外触发通道
最高实时采样率：单通道2GSa/S,双通道1GSa/S
等效采样率：50GSa/s
存储深度：单通道18K/CH；双通道：9K
上升时间：<1.7ns
输入阻抗：1MΩ||15Pf，50Ω
时基范围：2.5ns/div-50s/div，Roll：100ms-50s/div
垂直灵敏度：2mv-10v/div(1-2-5顺序）
垂直分辨率：8bit
显示：5.7寸彩色TFT(320*234)LCD

一般技术规格
显示系统
显示类型：TFT 5.7英寸(145mm)的液晶显示器
显示分辨率：320(水平)个像素 ×234 (垂直)像素
显示色彩：64K色
对比度(典型的) 150 ：1
背景强度(典型的)：300 nit
波形显示范围：8x12格&8×18格
波形显示模式：点、矢量
余辉：关闭、1 秒 、2 秒 、5 秒 、无限
菜单显示：2秒、5秒、10秒、20秒、无限
屏幕保护：关闭、1分钟、2分钟、5分钟、10分钟、15分钟、30分钟、1小时、2小时、5小时
界面方案： 经典、现代、传统、简洁
内插方式：Sin(x)/x插值 、线性插值
屏幕颜色模式：正常、反相
显示语言：简体中文、繁体中文、英文、法语、德语、俄语、西班牙语、葡萄牙语、阿拉伯语、日语、韩语、意大利语

电源
电源电压：100-240 VAC, CAT II, 自动选择
使用交流电源频率范围：45Hz 至 440Hz
消耗功率：50VA Max

环境
温度
工作：10℃ 至 +40℃
不工作：85%RH，65℃，24 小时
冷却：风扇强制冷却
湿度
工作：85%RH ，40℃，24 小时
不工作：85%RH ，65℃，24 小时
高度
工作：3000 m
不工作：15,266m

日常保养和清洁
日常保养
●存放或放置仪器时，请勿使液晶显示器长时间受阳光直射。
●避免损坏仪器或探头，请勿将其置于雾气、液体或溶剂中。
清洁
根据操作情况经常对仪器和探头进行检查。请按下述步骤清洁仪器的外表面：
1.使用质地柔软的抹布擦拭仪器和探头外部的浮尘。清洁液晶显示屏 时，注意不要划伤透明的塑料保护屏。
2.使用一块用水浸湿的软布清洁仪器，请注意断开电源。要更彻底地清洁，可使用75％异丙醇的水溶剂。
●为避免损坏仪器或探头的表面，请勿使用任何磨蚀性试剂或化学清洁试剂。
●在重新通电使用前，请确认仪器已经干透，避免水分造成电气短路甚至人身伤害。

附件
— 用户手册
— 产品保修卡
— 合格证
— 1：1/10：1探头二根
— 符合用户所在国标准的电源线
— USB电缆
— 光盘(含有EasyScope3.0电脑软件系统)
