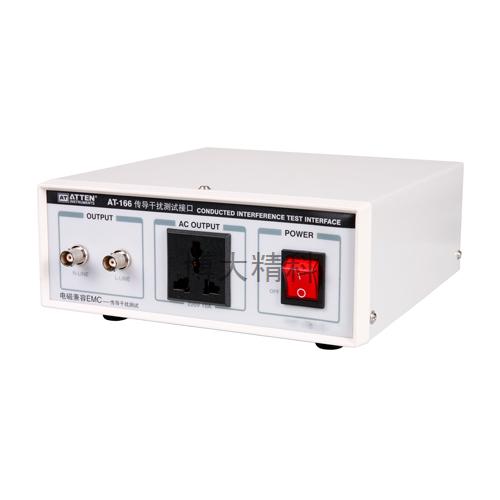

产品名称：AT-166 传导干扰测试接口/EMC预认证测试

主要作用
1.产品前期预认证评估
2.广泛应用于电子产品行业
3.传导干扰测试
4.辐射干扰测试
5.CCC/CE认证送检前测试
6.预认证测量系统的最佳方案

技术指标
频率：0.15～30MHz
AC OUTPUT：220V 10A

注意事项
1.必须可靠接地，否则有触电的生命危险。
2.若供电线路装有漏电保护器会跳闸，请拆除漏电保护器或加一定容量的隔离变压器。
3.频谱分析仪衰减10dB，否则有损坏频谱分析仪的危险。
4.非授权人员不可拆开改制、维修，否则因此引起的后果自负。

描述
1.电磁干扰（EMI）是一种不希望存在的信号，它对电子设备或系统的正常工作会造成有害影响。电磁干扰源有多种，有的来自自然界，有的是人为造成的。来自自然界的电磁干扰主要是由雷电产生的大气噪声（频率主要分布在10MHz以下）以及由宇宙射电噪声和太阳辐射（10MHz以上）引起的。人为造成的又分为有意干扰和无意干扰两种。所谓有意干扰是指那些必须发射电磁波的设备，如调幅、调频、电视广播发射机、雷达和导航发射机、高频加热设备和移动无线电通讯机等产生的电磁信号，它对特定方是有用的，而对其它方面则可能成为干扰。所谓无意干扰源包括计算机设备、继电器、开关、电机高压线、照明设备、汽车的点火装置等。近年来，随着传播媒体和自动化技术的进步，不仅在工厂、办公室、商业部门，而且在一般家庭中自动化、电气化程度都在迅速提高，各种家用电器迅速普及，个人计算机、文字处理机和各种装有CPU的家用数字电气设备拥有量在迅速增长。这些设备，特别是数字设备会在很宽的频率范围内辐射电磁能量，从而使包括普通家庭在内的电磁环境复杂化。这些电磁干扰信号，可能以电磁辐射的形式发射出来，也可能通过电缆，比如电源线进行传导。同样，几乎所有的电子设备对其它设备产生的干扰信号都很敏感。其结果是由这些电磁能量引起的问题，不仅会干扰收音机、电视机的接收，也会诱发其它设备的误动作，从而造成一个社会问题，成为新的社会公害。电磁兼容（EMC）的任务就是要解决这方面的问题，要研究在不损失有用信号所包含信息的条件下，信号和干扰共存的能力。具体地讲就是：各人为系统不施放可能影响其它设备正常工作的干扰能量，同时又具有不受电磁环境的影响，并充分发挥各自机能的能力。
电磁干扰源产生的电磁发射，必须通过耦合通道才能到达受到干扰设备的接收器，电磁干扰按其传播途径大致可分两大类：传导干扰和辐射干扰。沿电源线、公共地线和互连电缆传输的电磁干扰称为传导干扰；通过空间以电磁波形式传播的电磁干扰称为辐射干扰。由以上的分析可以看出，电磁干扰的产生必须具备三个因素：即传导或辐射电磁波的源，电磁波借以发射的传播媒介，以及从接收到的信号中接收干扰的接收器。三者之中只要消除其一，电磁干扰就不会发生。所以，为了使电子设备和系统能在电磁环境中正常工作，做到电磁兼容性，只要设法减弱干扰发射源的信号电平，或者切断传播路径、或者对接收器进行保护而使其免受干扰。为此就必须对干扰源发射的干扰规定一个允许的数值，即极限值，同时也要规定受到干扰的设备的抗干扰能力，即对干扰的敏感度。这样就可以做到，在不损失有用信号所包含信息的条件下，使信号和干扰共存。这些就是EMC规范和标准。下图给出了电磁兼容规范示意图。

对于由电磁干扰引起的影响，还与干扰的形态有关。干扰源产生的干扰有的是连续性的，有的是脉冲性的，也有的是由偶然单次开关切换引起的瞬变干扰。非常明显，它们对电子设备和系统的影响是不相同的。测量电磁干扰除了需要某些必需的测量仪器之外，还必须考虑一些共同的因素，比如测量场地、仪器配置和某种形式的转换器或检测器件等等。测量场地有屏蔽室、开阔场等。
2.EMC规范和标准
    如前所述，电磁兼容测量包括发射测量和敏感度测量。一般说来，工业产品的有关规定强调对辐射源加以控制；军事上由于其特殊要求，又增加了提高接收机敏感的有关规定。由于对电磁干扰的控制有逐渐强化的趋势，一些国家和国际组织对工业产品敏感度的要求也制定了一些标准。这些规则、规范或标准用来限制电子设备的发射和控制设备的敏感度。大多数国家都有自己的规范或标准，并把这些标准的制定和实施授权于一个管理机构，比如我国于1981年成立了“全国无线电干扰标准化工作组”负责制定电磁兼容性标准。国际无线电干扰特别委员会（International Special Committee on Radio Interference）CISPR是国际电工委员会IEC的一个分会，主要职责是制定并向各国推荐电磁干扰标准。许多商业管理代理机构，都遵循CISPR的规则来制定自己有关发射和测试过程的标准。我国和日本等国家通常都以CISPR推荐的极限值作为自己国家标准的极限值。
    军事上对EMC的要求是以美国国防部颁布的MIL—STD—461A、B和MIL—STD462标准为基础理论。它的要求和工业产品标准有本质的不同，这是由于军事上的不同目的引起的。军用的各种系统要求复杂的战场条件下协同工作，并且要尽力保护电视机、收音机和其它通信设备免受干扰。
    为讨论国际间出现的无线电干扰问题，为消除商品交易中和无线电业务中出现的矛盾，必须规定无线电干扰测量方法和权限值，以确保国际上的某种统一性，在这一宗旨下成立了CISPR。
下表: CISPR Publ.22信息技术设备无线电干扰极限值
A级设备（在商业区使用的机器）的极限值
