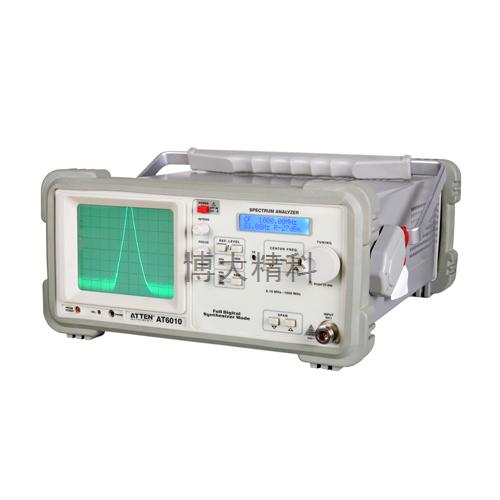

产品名称：AT6010 数字频谱分析仪/1G数字存储频谱分析仪

应用范围
1.卫星接收系统
2.无线电通信系统
3.行动电话系统基地台辐射场强的量测
4.电磁干扰等高频信号的侦测与分析
5.研究信号成份、信号失真度、信号衰减量、电子组件增益等
6.电子制造、射频教育
产品重量:5.6KG产品尺寸:285(W)×125(H)×380(D)mm

谱分析仪介绍
   电气信号分析对许多工程师和科学家来说是一个基本的问题。即使问题不是电气的，也依靠传感器将信号转换成电信号再分析其感兴趣的参数。各种的物理量变换到电气信号后，有多种仪器可对它们进行时间和频率二种领域的分析。
   传统观察电气信号是用一台示波器在时域内观察。时域是针对电信号的特性：恢复时间和相位上的关系。然而，并非所有电路的特性都可用时间域来完全表征。电路元件，如放大器，振荡器，混频器，调制器，检波器和滤波器，最好的表征其特性的是频响数据。用频率域来观察可得最好结果。为测量频域就需要鉴别出各频率组成并可对各频率分量电平读数的仪器。仪器之一就是频谱仪。它能在示波管屏幕上用图显示相对于频率的电压或功率。
   在时域里，信号的所有频率分量都总合在一起。在频域范围，复合信号的各频率都分隔开，并且每个频率的功率电平都被显示出来。频域即是相对于频率的幅度的图示。频域包含了时域不能表示的信息，所以频谱仪比起示波器来说有某些优点。
   频谱仪比起示波器来讲对低电平的失真具有更高的灵敏性。正弦波可从示波器上看到（时域），但是在频域里，可以看到其谐波失真。高的灵敏度和宽的动态范围也使频谱仪得以测量低电平调制。可测量调幅，调频和脉冲调制的射频信号。频谱仪可以测量载波频率，调制频率,  调制电平,和调制失真。也可测量变频器件的特性，如变频损耗、隔离度和失真度，从显示上即可读出。
   频谱仪可用来测量长期和短期频率稳定度。诸如，振荡器的噪声边带，剩余调频和预热时间内的频率漂移都可通过频谱仪的已校准频宽被测得。连同频谱仪扫频测量可测量滤波器或放大器的扫频响应。只要用跟踪发生器就可简单实现。

用途
●频谱分析仪可以很好的对遥控器、对讲机、测量发射接收机、无绳电话、有线电视CATV及通讯机等有线、无线系统进行检查及信号频率的分析比较。
●频谱分析仪可以检测手机射频电路的本振信号，中频信号、发射信号等。用AT6000系列频谱分析仪检修手机不入网故障点，十分快捷和准确。
●频谱分析仪通常显示没有处理过的原信号的信息，电压、功率、周期、波形、边带和频率。
●频谱分析仪常用的测量有：谱波失真，双音交调失真和杂波探测。
●电磁兼容测试（EMC）：测量各种电子设备上发射的有害电磁波的功能。另从PHOTE（耳机）插孔还可以输出AM/FM检波信号，可用来识别噪声施加影响的广播信号，从认证的角度上来说，先进行放射噪声的测量对事前的评定、研究是非常有效的测量功能。
●还可广泛应用于教学、科研。安泰信频谱分析仪能真正看到电信号（如射频脉冲信号）用傅利叶级数展开出来的图象，教学上更容易理解，科研上更清楚。

技术指标
频率
范围：0.15～1050MHz
稳定度：±10ppm/年
老化：±2ppm/年
频率显示分辩率：10KHz(5 1/2digit)
读数精度：±2%*扫频宽度+5*10-3*中心频率±10KHz
中心频率调节范围：0～1050MHz
频率发生：TCXO，DDS(数字频率合成)
扫频宽度范围：零挡以及1～1000MHz(1-2-5分档)
扫频宽度精度：±10%
分辩率带宽：400KHz、20KHz
视频滤波器带宽：4KHz
扫频时间：20ms

幅度
频率范围：0.15～1050MHz
范围：-100dBm～+13dBm
显示：CRT，8*10div
显示校正：10dB/div,对数的
显示范围：80dB(10dB/div)
幅度频响：10dB衰减，零挡，分辩率带宽400KHz，信号-17dBm≤±4dB
LCD显示：2*16字符，中心频率，扫宽，参考电平
输入衰减器：0～40dB(4*10dB)
精度(输入衰减)：≤±2dB/10dB
参考电平范围：-27dBm～+13dBm(每级10dB)
参考电平精度：500MHz,-27dBm,20MHz,RBW400KHz:±2dB
最小平均噪声：≤-90dBm(RBW20KHz VBW4KHz)
三阶交调：在-27dBm时2个信号 >3MHz间隔：≤-60dBc
2次谐波抑制：-27dBm，0dB衰减，≤-50dBc
VSWR(衰减≥10dB)typ.1.5:1

输入/输出
接头输入：N(F)连接器
阻抗：50Ω
最大持续RF输入电平10～40dB衰减：+13dBm 0dB衰减：+10dBm
最大DC输入电压：±25V
电源对AZ530探头：6VDC
音频输出：φ3.5㎜，耳麦连接器
滚动控制输入：中心频率调节

跟踪信号发生器
输出接头：N(F)连接器
阻抗：50Ω
频率范围：0.15MHz～1050MHz
输出电平：-50dBm～+0dBm(10dB步进和无级调节)
输出频响：±2dB
输出衰减器：0～40dB(4*10dB)
衰减器精度：±2dB
射频干扰(RFI)：>20dBc

一般配置
工作温度：+10℃～+40℃
存储温度：-40℃～+70℃
线电压范围：200VAC/110 VAC±10%,50Hz～60Hz
尺寸大小：285(W)×125(H)×380(D)mm
重量：约5.6㎏

标配配件

序号	项  目	单位	数量
1	说明书	PCS	1
2	电源线	PCS	1
3	BNC  电缆(1.5m)	PCS	1
4	测试天线	PCS	1
5	接地鱼夹线	PCS	1
6	保修卡	PCS	1
7	转接头(BNC-N)	PCS	1

跟踪发生器
   跟踪发生器是一个特别的信号源。与频谱仪联用时，跟踪发生器产生一个信号，它的频率精确地跟踪频谱仪的调谐频率。它之所以能精确跟踪是由于它和频谱仪使用同一个压控振荡器（VCO）。在频谱仪的所有扫频模式时它都能跟踪。这样，在全扫频时跟踪发生器输出一个起到停的扫频。而0扫频时输出简单的一个载波。
   跟踪发生器信号是由频谱仪的第一本振和跟踪发生器内部的固定频率锁相振荡器经混频器产生。频谱仪／跟踪发生器系统可有2种组态应用：开环式和闭环式。开环应用时，未知信号外加到频谱仪的输入端,而跟踪发生器的输出接去计数器。此组态是为了选择地精确地高灵敏度地测量频率,此时频谱仪应调谐到需要测试的频率而且置于0扫频状态。
   在闭环组态时跟踪发生器信号输出到被测量器件,而此器件的输出则接到频谱仪的输入。在此状态时，频谱分析仪／跟踪发生器变成一台自适应的,完整的（源检波和显示）扫频测量系统。内置的电平控制环路，使跟踪发生器的输出在整个频段内电平一致。这种形式的扫频测量系统可测频率响应（幅度对频率），祗是幅度的反射系数和回损。从回损或反射系数，就可算出驻波比SWR。
   这个系统不能测量扫频相位和群延迟测量;  然而,它的确可做到其它扫频系统做不到的事情，诸如扫频仪／网络分析仪，扫频仪／频谱仪，或者扫频仪／检波器示波器做不到的事。
   精确跟踪意思是每时每刻此发生器的基波频率始终在频谱仪的通带的中心，而发生器谐波，不管在频谱仪内产生或者跟踪发生器本身产生的，都不在频谱仪的通带之内。这样，仅仅跟踪发生器的基波在频谱仪示波管的屏幕上有显示。二次、三次谐波和互调产物都不在频谱仪调谐之内，所以它们都看不到。这样，即使在测量系统组成中产生了这些失真产物，在示波管显示上却被全部地消除。
   1dB压缩点电平是按惯例定的，但它并不是就认为是动态范围的上限。另一方面，下限是频谱仪灵敏度,  正如我们已知,  是与（中频）带宽有关。最窄的可用带宽是受跟踪发生器剩余调频和介于频谱仪调谐频率和跟踪发生器输出信号之间的跟踪漂移，这几方面所限制。

前面板图说明

1.屏幕（CRT）
2.聚焦：聚焦调节在覆盖了大部分屏幕的以及适中的灵敏度的条件下做，在整个屏幕上调节到最佳的聚焦。一般聚焦在屏幕中心最好以及越靠近边缘越差。
3.亮度：用旋钮调节到一个合适的亮度显示。太高的亮度对轨迹有相反的影响使其模糊（聚焦很差）以及无法展现更多的信号细节。一般情况下，亮度和聚焦由于他们相互作用而一起调节。首先调节亮度然后在此基础上将聚焦调节到最佳位置。
4.电源：电源开关，标记I标明ON，O表示OFF。
5.显示：2行16个字的LCD。
6.中心频率：可用旋钮输入或者按键输入。

频率将在上方显示。使用按键将使频率按50MHz为一个单元递增或递减。旋钮的改变值根据扫频宽度不同面不同。旋钮向面板　方向按一下中心频率将回零频。中心频率的信号将显示在屏幕的中心，提供的扫频宽度不设置为0。
7.参考电平

按左或右按钮将改变顶格线参考电平在-27dBm，-17dBm，-7dBm，+3dBm之间选择，屏幕也将显示对应的数值。
衰减－输入衰减器
属于衰减的按钮允许以10dB为步进10到40dB的衰减值。决定于选择的设置最在的信号电平为：




衰减器	参考电平（顶线）	基线（底线）
0dB	－27dBm  10mV	－107dBm
10dB	－17dBm  31.6mV	－97dBm
20dB	－7dBm  0.1V	－87dBm
30dB	＋3dBm  316mV	－77dBm
40dB	＋13dBm  1V	－67dBm

在0dB的位置最大信号电平能被显示为-27dBm，但是此设置应该避免也就是只有需要时才使用。
请注意：
不能超过最大的允许的输入电平，否则可能会损坏输入级。频谱分析仪显示一般情况下是在150kHz到1050MHz限制以内的频率，然而，有可能输入信号会包含超出限制的高频高电平！
8.耳机音量：调节耳机输出的音量。
9.输入阻抗50Ω—测量输入
最大25V DC也就是+10dBm高频。对衰减器设置为40dB最大的输入高频信号时+20dBm。较高的电平可能会破坏输入级。N连接器直接地连接到底盘且带安全接地的电源插头！
10.耳机—（3.5mm耳机插孔）
阻抗16Ω大于的耳机或扬声器可以连到这个输出插座。当频谱仪对某一个谱线调谐好时可能有的音频会解调出来。这是通过中频部分的调幅解调器实现的。它解调了任何调幅信号，也可提供（滤波器）单边调频号的解调。输出有短路保护。
11.VBW—视频滤波器
此滤波器平均噪声以及一般情况下会降低它，这就使得小信号可见。由于滤波器的频响时间排除太快的扫描大的扫频宽度对于介入的视频滤波器不能被接受；这可用！指示。如果此信息被显示降低扫频宽度。首先使用中心频率移动信号到显示的中心，然后降低扫宽度。
12.RBW—分辨率带宽
选择400或者20kHz。对应的LED将会亮。决定于中频带宽频谱分析仪或多或少的分离频率。例如在20kHz的RBW时2个间隔40kHz的信号被认为是独立的。在400kHz的RBW时两者融合为一个信号。然而，较小的带宽要求较慢的扫描，否则滤波器输出不能上升它的正确值，因此幅度显示将会很小。万一4kHz的视频滤波器同样被接入扫频宽度将被大大的降低。在显示里的！将被显示如果扫描太快。当然，由于噪声取决于带宽较小的带宽将会降低它。
13.扫频宽度
扫频宽度是显示在屏幕上的1到1000MHz的频率范围上。为了改变扫频宽度将按钮按下一次。扫频宽度可以以1-2-5的步进从0一直增加到1GHz。除了0档在屏幕上频率范围由扫频宽度和选择的中心频率决定。
例如：
中心频率300MHz，扫频宽度500MHz：扫描从屏幕的左手边的50MHz开始以及移动到右手边的550MHz。[50MHz=300MHz-1/2扫频间以及550MHz=300MHz+1/2扫频宽度]。
请注意：
如果扫频宽度太大关于RBW（以及VBW）会导致错误的幅度电平，在屏幕上显示！。在500MHz和1000MHz的扫频宽度通常会出现这种情况。如果！显示首先移动信号到中心然后降低扫频宽度距直至！消失。
零档：按下较低的按钮直至显示ZERO。在零档模式下分析仪就像一个选择的伏特表使用来测量用CENTER FREQ. 选择的频率。为了退出零档按下扫频宽度的右边按钮，仪器将返回到进入零档之前的选择的扫频宽度。全扫频宽度：按下上面的按钮直到显示出S1GHz。
14.探头电源
输出+6V DC电压以使AZ530近场嗅觉探头工作。此电源专为它们用，其专用线随AZ530提供。

15.Y位移：调节射速垂直方向移动。
16.轨迹旋转
CRT具有内部网格。由于生产误差偏转板不可能被完美地调节到方格线,即使有磁性(铍镆合金)屏蔽，地球磁场对水平扫描线的影响仍不可能避免。为了对受到关于方格画面旋转的正或者负电流的CRT的线圈的校正。调节以使基线尽量地平行于方格线。
17.输出衰减器
输出电平衰减器由10dB衰减器组成，可使信号在去到“输出”插座前经过衰减。可用上下按钮操作。这样，可容易得到所需要的衰减量。例如：20dB衰减值。
18.跟踪发生器
若按钮压下时LED亮、跟踪发生器工作。此时从输出插座N座输出正弦波信号，它的频率决定于频谱分析仪。在“0扫频”模式时输出的即是中心频率。
19.输出
50Ω插座用于跟踪发生器。输出电平在+0～-50dBm范围内可调节(在输出衰减器的配合下)。
20.电平
用此旋钮可以连续调节跟踪发生器输出电平10dB范围（输出衰减器0衰减时-10～+0dBm）。

AT6000系列频谱仪操作容易。合理的各调节器布置使得每个人都会很快熟悉它的操作。然而，即使有经验的使用者也应预先阅读说明书以了解全部功能。开箱后，检查有否机械损伤和零部件松动。若发现运输损伤，则必须立即通知供货方。该仪器不能使用。
存放

为了能够以最角度观察屏幕，对仪器的安放有三个位置可选择。如果仪器被运载后放置在地面上，手柄自动地保持垂直的运输位置（Ａ）。为将仪器在水平面上，手柄应该转向仪器的上面的位置（C）。对于D位置（倾斜10°），手柄必须转向与运输位置相反的方向指导它自动地锁定在仪器的下面。对于E（倾斜20°），手柄应该被拉起以使它从D位置松开且向后摆动直到它再次锁住。手柄可能同样又将它转向上面锁住在D位置被安放在水平的起载的位置。同时，一起必须被举起，否则会向后折叠。

安全性
本仪器经设计与测试符合“IEC出版物10101，对测量, 控制和实验用途的电气设备的安全性要求”。CENELEC规则EN61010１代表这个标准，表示离厂的安全条件。本册中列述了使用者必须遵循的重要信息和警告以便保证安全地操作以及使频谱仪处于安全使用条件。机身罩盖和所有测量端子都与保护地点相连，该点与电源的地是相通的。本仪器工作是按照Ｉ类安全性规定（三芯电源线其中一芯是保护地和一个有地触点的插头）。电源／供电线插头只许插到有保护地触点的外电源插座。若用了没有保护地连接线的接线，则必须加上保护接地连接措施。在进行测量连接之前必须先插好电源线。接地的金属可触及部份（机箱、插座、接头）和电源的过电点（火线、中线）之间经过2200VDC的绝缘击穿性试验。在某些条件下，由于和其它市电工作的设备或仪器连接测量时在测量的显示中或耳机收听的声音中可能有50/60Hz交流哼声电压。这可用一只隔离变压器（Ⅱ类安全性要求的）在市电电源插座与被测设备插头之间。大多数阴极射线管会放射出X光。但是，本仪器的福射量远底于最大允许值36pA/Kg（0.5mR/h）。
当保护（地）有失联时，仪器将处于不能使用状态，当不打算使用时应作安全措施。如发生以下现象时，仪器可能发生了保护接地问题：
●有可见的损坏
●测量时有失常表现
●在不良环境下长期贮存后（即在户外或潮湿条件）
●受强烈运输压力下（包装不好）时。

使用条件
本仪器设计为室内使用。允许使用环境温度范围为+10℃ (+50°F) ~+40℃ (+104°F) 。偶然也可以+10℃ (+50°F) ~－10℃ (+14°F) 间使用而不会减低其安全性。允许的运输及贮存温度范围为－40℃ (－40°F) ~＋70℃ (＋158°F) 。最大使用高度为2200m（不工作15000m）。最大的相对湿度为80%。
在仪器出现凝结水的条件下，则在通电使用前应该让它先和环境同化。在某些情况时（例如频谱仪温度非常低时）应该在通电使用前让它恢复２个小时。仪器应当在干净和干燥的房间内，不具爆炸危险，腐蚀性，灰尘和潮湿的场合使用。频谱仪可工作在任意位置，但不应阻挡对流冷却。连续不断工作时仪器应当水平位置放，更可取的是稍向上由提手支起。
注：指标所列误差仅当环境温度+15℃ (+59°F)和+30℃ (+86°F) 之间并且经60分钟预热后才有效。不算误差的值对各仪器是平均起来看的典型数值。

产品保证
●ATTEN对它制造和销售的产品提供材料和制造缺陷上的1年免费保证。此保证不适合由于不适当使用或不合适的维护和保持造成的失效，缺陷或损坏，ATTEN将不被约束去提供服务。即使在本保证条件下去修理，如这些损坏是由于非ATTEN人员对产品进行安装，使用维修，服务或改装造成，亦要适当收取材料费。
●为得到本保证的服务，顾客应接触和知会销售此产品的分销者。
●每台仪器在离开生产间前都经过10个小时的老化并经质量检测。用此法可实际上剔出早期失效。在经邮运，铁路或集装运后建议保存它的包装。本保证不包含运输损坏和粗动作造成的损坏。
●在有毛病时，须将看到的主要毛病写于一张标签上，贴在机箱上。若此时同时将名字和电话号码也写上（地区和电话号，或直到部门），这样可以加速处理对保证的要求。

维护
频谱仪的各个重要性能应定期地进行仔细的检验。只有通过这样才能极大保证所有显示的信号具有技术数据为基础的精度。
仪器外表应定期用灰尘刷子清扫。机箱和提手，塑件和铝件上难清除的污垢可用打湿的布（99%水+1%中性清洁剂）擦除。酒精或洗涤用汽油（石油醚）可用来去除油污。屏幕可用水或者洗涤汽油（不能用乙醇（酒精）或溶剂），之后必须用一块干的干净的无绒布擦揩。不能让清洁液漏入仪器内部。使用其它的清洁物件会伤及塑料件和涂层表面。

供电电压
频谱仪工作在供电电压220V AC。保险丝座是在3极电源插座的上方，保险丝盖很容易拆下的。保险丝座可以通过用一个小起子压它的支架而脱开。支架是在保险丝座的左右两侧，它必须向中间推压直到两端都卡住。保险丝可更换。绕上保险丝或短路保险器座都是不允许的；ATEEN对这样做造成的后果不负任何责任，并且所有的保证将变为零和无效。

保险丝型号：φ5×20mm；250V AC
●应符合IEC标准127，第四种（或DIN41662或41571，第三种）
●时间特性：慢爆
●供电电压：220V±10%
●额定保险丝电流：T315mA
●额定电流：T160mA

使用说明
在操作AT6000系列颁谱仪之前，先阅读本手册中“安全性”这一段很重要。使用AT6000系列颁谱仪时不需要特别的知识。直观的面板操作件和基本功能的制约保证立即可以有效地使用。但为了保证最佳工作，须要遵守一些基本指示。
注意！AT6000系列频谱仪最灵敏的元件是输入部份。它包括信号衰减器和第１混频器。未经输入衰减时，加到输入端的电压必须不超出+10dBm（0.7Vrms）AC或±25VDC。当有40dB最大衰减时，AC电压必须不超出+20dBm（2.2Vrms）。这些极限必须不被超出，否则，输入衰减器和／或者第１混频器可被损坏。当经过LISN（线路阻抗指定化网络）测量时，频谱仪的输入必须用一个瞬变限幅器来保护。

在测量心中没有数的信号之前，应检查有没有不可接受的高电压。也推荐开始测量时用最大的衰减量和最宽的扫频范围（1000MHz）。使用者也应该考虑有否频率范围以外 (例如1200MHz) 的超高信号幅度可能出现，虽然它看不到。0Hz～150kHz频率范围内在AT6010/11频谱仪中是没有指标的。若此范围出现显示，则幅度是不准确的。避免将显示调得过亮。在频谱仪上显示的各信号一般都可容易的读出，即使在低亮度情况。
由于变频原理，在0Hz上会出现一根谱线。称为中频直通。这是由于第１本振扫过中频而致。它可因不同仪器而有不同的高度。满屏幕还超出并不说明仪器有故障。

AZ530近场嗅觉探头系列（选配）
AZ530是探测射频电磁场的理想工具包。在产品发展阶段，交于第三方进行测试之前，它是电磁干扰预认证测试的不可缺少手段。全套包括３个手持探头，其内装有前置放大器，可用频率范围从100kHz到超过1000MHz。这些探头包括１个磁场探头，１个电场探头和１个高阻抗探头，都与频谱仪或射频接收机的50Ω输入阻抗相匹配。其供电可用电池，镍镉电池或通过电源线从频谱仪送来。信号送出是通过1.5米BNC电缆。当与频谱仪或测量接收机连用时，探头可以找出或划定电磁干扰源，同样可评估电路板和样机电磁兼容问题。帮助使用者估计发射场以及加屏蔽后的性能比较。也可进行对电缆和组件的机械屏蔽性能和兼容性测试。

技术指标
●频率范围：0.1～1000MHz（更低的频率极限取决于探头）
●输出阻抗：50Ω
●插座：BNC
●输入电容：2pF（高阻抗探头）
●最大输入电平：+10dBm (依赖频率范围)
●直流输入电压：20Vmax
●供电：6VDC，4节AA电池，频谱仪供电
●供电电流：8mA（磁场探头）
            5mA（电场探头）
            24mA（高阻抗探头）
●探头尺寸：195×40×19（L×W×H） mm
●外壳：塑料（内部电屏蔽）

磁场近场探头（Ｍ）
它向连接的仪器输出一个与射频磁场强度成比例的电压。利用这个探头，电路的高频源可安排得彼此很靠近。磁场强度是随电源距离的立方成反比。距离增加１倍，则场强为原处的1/8（Ｈ＝1/d3，式中ｄ是距离）。实际应用时，当干扰源出现时，探头的输出电压会迅速增加。当制作电路板时就可以很明显的测出哪些（例如IC）造成了干扰。从频谱仪上可以看出这干扰最大幅度的频率在哪里。这样，就可采取措施改进以达到电磁兼容方面的要求。效果很明显。亦可研究“泄漏”区域的屏蔽，以及电缆、电线传输中的干扰泄漏。
电场单极探头（E）
E场单极探头在3种探头中有最高的灵敏度。它的高灵敏度足以做为无线电或电视接收的有源天线。用了它，整块电路板或设备所发散出的电场强度都可以被测到。例如，可以用于确定屏蔽的有效性、测量滤波器的有效性，用测量设备通过电缆输出而顺电源产生的射频干扰对整个全发射的影响。此外，E场探头在鉴定测试中也可做相对测量。这样它可实施纠正性压缩（干扰）后测量，以便再提交鉴定时得以确认。这样，经过了预认定（鉴定前）测试后，在正式鉴定测试时就不必惊慌了。
高阻抗探头（Ｈ）
高阻抗探头（Hi-Z）可以测量个别接点或印制板线路板的射频干扰（RFI）。它是直接接触式探头。它的阻抗很高（接近印制板的绝缘电阻）以及电容仅2pF （1GHz时80Ω）。所以可以接触上去而不影响电路的（不很大影响）关系。所以可以对线路板上个别点加以测试。例如：可以定量地测量滤波器或其它隔阻性电路。个别的IC脚可认为是射频干扰之源。通过这个高阻探头，至电路的测量点，探头的输出是低阻抗可联接至频谱仪的50Ω输入端。

AT808专用射频信号源（选配）
AT808手机信号源模拟的是一个蜂窝移动手机接收频段的射频信号，它主要用于移动接收机故障的维修，是频谱分析仪的最佳“拍档”。
AT808专用射频信号源的用途
因为基站发出的手机接收信号是不稳定的，并且一般都在-70dBm ~ -90dBm, 有些地方更弱，甚至无信号。为了使广大手机维修人员更方便使用频谱分析仪，测量分析射频电路，特别是中频信号等。为此安泰信公司研制出AT808手机射频信号源。AT808频率可调，其输出幅度也能定量可调,并且其三个固定频率输出中有模拟的IQ信号。因此配合AT6010频谱分析仪使用，能检测无接收故障及接收故障。
AT808射频信号源操作简单，若配合频谱分析仪使用，会使移动手机的接收故障维修非常方便。若您对手机电路有一定的了解，那么，利用射频信号源与频谱分析仪的配合，可以对所有手机的接收故障进行快速准确的维修。
AT808射频信号源的特点
输出935～960MHz之间可调的射频信号，通过按钮操作，并可设置３个固定的频率输出。它们分别是50信道的945MHz; 75信道的950MHz; 100信道的955MHz。用固定点频输出，内含锁相电路,可以保证输出精确固定的射频接收信号，从而能更稳定，更容易测量接收中频及后级电路是否正常。
射频信号源输出的信号幅度范围在-85~-20dBm之间，通过衰减按键的操作，可设置不同幅度的信号输出。在检修无接收故障时，通常设置信号发生器的输出为-20dBm左右 (不要按下任何衰减按键，此时信号源输出幅度为-20dBm )。在检修接收差故障时,  通常设置信号输出幅度在-70dBm左右 ( 同时按下衰减按键20dB、20dB、10dB此时信号源输出幅度为-70dBm)。对于摩托罗拉和诺基亚手机，可将故障机设置在测试状态下，设置接收机工作的信道为75信道（即950MHz）。选择射频信号源上的75信道的点频即可。也就是要使被测故障机的工作信道与AT808信号源上的信道对上，这样信号源上的信号才能进入手机。

对于其它手机，可将射频信号设置在任何一个信道上，但需配合频谱分析仪使用。

在进行射频信号源与手机连接时，只需通过射频电缆连接到故障机的天线触点处即可。
