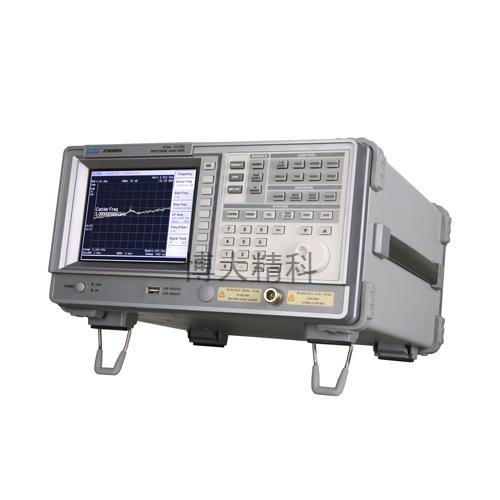

产品名称：AT6030DM 数字存储频谱分析仪/不带信号源

频谱分析仪应用领域
1.卫星接收系统
2.无线电通信系统
3.行动电话系统基地台辐射场强的量测
4.电磁干扰等高频信号的侦测与分析
5.研究信号成份、信号失真度、信号衰减量、电子组件增益等
6.电子制造、射频教育
产品重量:10KG产品尺寸:350x195x375（L×W×H）mm

描述
AT6000D系列是采用数码合成宽带频率及动态范围的数字频谱分析仪，可适用于移动通信（CDMA2000，WCDMA）、RF系统、广播、EMI/EMC等多种领域，是一种高性价比、普及型的频谱分析仪。

特点
●高性能数码合成方式设计
●频率范围：9kHz~3.0GHz
●频率分解功能：最小1Hz
●轻便携带
●宽带输入动态范围：-125~+20dBm(前置放大器20dB)
●简单的键盘结构：易于使用
●CDMA测试功能：ACPR，ALCR，OCBW
●频道测试功能
●多种而方便的外部接口：USB，LAN，RS-232C，LTP
●适用0.5ppm高精密Reference

技术指标
频率
●范围：9 kHz to 3.0 GHz
●分辨率：最小 1 Hz
●Span范围
  100 Hz / div to 300 MHz / div
  1,2,5 阶段选择 (自动), ZERO Span, FULL Span (9 kHz to 3.0 GHz)
●频率选择：Start, Stop, Center, Span 设定
●Span准确度：指定Span范围的 ±3 %
●读出精度：Span准确度 + 频率标准准确度 + RBW 50 %
●相位噪声：≤ -90 dBc / Hz (10 kHz 以Off set为准)

振幅
●范围：+ 20 dBm ~ - 105 dBm
●平均噪声电平 (1 kHz RBW, 10 Hz VBW)
  ≤ -105 dBm : 150 kHz ~ 1 GHz
  ≤ -100 dBm : 1 GHz ~ 2.4 GHz, 50 kHz ~ 150 kHz
  ≤ -95 dBm : 2.4 GHz ~ 3 GHz
●振幅单位 : dBm, dBmV, dBuV, V, mV, uV, W, mW, uW
●显示刻度线性度
  ≤ ±1.5 dB / 70 dB (10 dB / div), ≤ ±1.5 dB / 40 dB (5 dB / div)
  ≤ ±0.5 dB / 8 dB (1 dB / div), ≤ ±0.5 dB / 16 dB (2 dB / div)
●频响(0 dB 衰减基准) : -3.5 ~ 1.5 dB (100 kHz ~ 10 MHz) ±1.5 dB (10 MHz ~ 3 GHz)
●参考电平(Level)
  测定范围 : -90 dBm to + 20 dBm
  分辨率: 0.1 dB
  阶段精度 : ±1.5 dB
●2次谐波失真 : ≤-60 dBc, -40 dBm input
●交调失真 : ≤-70 dBc, -40 dBm input
●剩余寄生 : ≤-85 dBm (input terminated 0 dB 衰减)
●其它输入寄生 : ≤-60 dBc, -30 dBm input
●分辨率带宽
  选择宽带：1 kHz, 3 kHz, 10 kHz, 30 kHz, 100 kHz, 300 kHz, 1 MHz, 3 MHz, 9 kHz, 120 kHz
  准确度：±20 %
  选择度：60 dB / 3 dB ratio < 15 : 1
          60 dB / 6 dB ratio < 12 : 1 (9 kHz, 120 kHz)
  选择误差：≤ ±1.0 dB (1 kHz Reference RBW)
  视频带宽：10 Hz to 3 MHz in 1-3-10 steps

扫描（sweep）
●时间：100 ms to 1000 sec, 40 ms to 1000 sec (Zero Span)
●准确度：≤ ±20 %
●触发源Trigger source：External (rear), Video, Freerun, Line
●触发模式Trigger Mode：continuous, single
●触发电平Trigger Level：TTL  level

存储
●波形存储：最多 900个
●设置存储：最多 3000个

屏幕显示
●类型：6.4″ Color TFT LCD屏幕
●显示器分辨率：640 (H) x 480 (V) 实际显示面积
●标记模式Marker Mode：峰值搜索，Delta 标记，中心标记，参考标记（最多8个）

输入
●RF 输入连接器：N型 Female, 50 Ω nominal标称值.
●VSWR：150 kHz to 3.0 GHz, VSWR < 1.5 : 1 (以0 dBm Reference Level为准)
●最大输入电平：0 Vdc, +20 dBm

标准频率 (10 MHz, Ref.)
●温度稳定性：± 0.5 ppm
●Aging：± 0.5 ppm / Year
●连接器：BNC female
●输入电平：-5 dBm to +15 dBm
●输出电平：10 MHz, +8 dBm nominal标称值

接口（Interface）
●RS-232C
●打印机
  驱动程序：支持PCL3 or PCL5, HP, EPSON, SAMSUNG, CANON等打印机
  连接器：支持标准 25 pin female D-Sub 并列打印机用端口、USB
●USB 2.0 Host
  打印机驱动程序：支持HP, EPSON, SAMSUNG, CANON等打印机
  USB Storage Device：支持1.1, 2.0、图像文件保存用，支持GIF格式
●Ethernet (Option)
  10-Base-T Ethernet：支持因特网遥控装置（Internet romote control）
●GPIB Interface (Option)：IEEE 488 bus

一般配置
●尺寸：350 (宽) x 195 (高) x 375 (长度) mm
●重量：10 kg
●预热时间：为准确的进行测定持续20分钟以上
●电源电源：100-240 VAC at 50 / 60Hz消耗功率 : 80 watts maximum (没有内置option时)
●操作温度：0 ℃ to 40 ℃
●存储温度：-20 ℃ to 70 ℃
●电子波规格
  RF emissions：EN 550011
  RF Immunity：EN 50082-1

标配配件
●6030DM说明书
●电源线（1.5M）
●测试天线
●BNC-BCN线(1.5M)
●SMA-SMA线(1.0M)
●适配器(SMA-N)
●BNC-N
●SMA-KK
●以太网线

反射测量电桥（RLB6031）（选购）
需配合信号源跟踪源使用，直接接在信号的输入与输出端口，用于测量各种RF器件反射损耗和驻波比。

前面板功能

1.6.4寸 TFT-LCD 显示装置。这里显示波形、参数设定、表示值、菜单按键标签等。
2.菜单键在画面旁边，未标示着标签。菜单键以按钮形式出现在标签旁边的LCD画面上。分析仪前面板上标示的大部分按钮其功能可利用菜单键使用。
3.FREQUENCY, SPAN 及 AMPLITUDE键激活分析仪的功能并使之能够使用该功能菜单。FREQUENCY键是输入频率参数的按钮。 SPAN 键是输入SPAN参数的按钮。AMPLITUDE键输入是振幅参数的按钮。
4.MARKER功能是控制分析仪Trace上的标记、读出频率及振幅，自动找出最高振幅的信号。MARKER键是设定MARKER的键。PEAK SEARCH键是有关探索最高点功能的键。MARKER -> 键是把MARKER值设定为特定参数的键。
5.CONTROL功能是能够控制分辨率宽频带及sweep时间并且使它能够用菜单控制显示，而且可设定测算所需要的其他分析仪的变量。I/O DETECT键设定Ref. 10 MHz信号输入输出、以及Detect Mode。TRACE键是在LCD屏幕上设定trace。AUTOSET键是找出任意信号并自动设定测定参数的键。BW/AVG 键是设定RBW， VBW以及AVG的键。DISPLAY键是设定屏幕显示功能的键。TRIG键是设定TRIG功能的键。SINGLE 键是演示单一sweep的键。SWEEP 键是设定sweep时间和sweep模式的键。
6.MEASURE是使能够使用分析仪进行测量菜单键。如果测定正在进行时，你可以使用由MEAS SETUP键定义的当前的测量的附加菜单键。利用MEAS CONTROL 及 RESTART可使用增加的测定控制功能。MEASURE 键是施行测量功能的键。MEAS CONTROL 键是控制测量功能的键。MEAS SETUP键是设定测量功能的键。RESTART键是重新开始测量的键。
7.SYSTEM 键内的功能影响分析仪整体状态。利用SYSTEM键可进行多种设定和排列作业。PRESET 键是按设定的状态把分析仪初始化。FILE键菜单把目前的trace,状态等储存到分析仪存储器或USB flash存储器，也可从这些存储器中下载。SAVE 键是及时实行目前定义的储存功能。PRINT SETUP菜单键可进行对打印文件的设定功能。PRINT 键是及时向打印机传送打印数据。
8.是电源开关。PANEL后面的主电源开关在开启状态下使用。轻轻按一下键，在STBY状态下会传输电源。再按住键等待3秒，在电源开启的状态下返回到STBY状态。
9.可使用USB Flash Memory 或 USB Printer。
10.是Tracking Generator 或 CDMA Signal Generator的输出连接器。(如果无选项则不提供)
11.RF 输入连接器。
12.包括STEP键,KNOB及数字键区的控制数据键可改变当前激活的功能。数据控制键使用于改变如中心频率、开始频率、分辨率频带及标记位置等功能的值。数据控制按该功能所规定的方式改变当前的功能。例如中心频率利用KNOB进行精密的调整或利用STEP键按阶段或利用数字键区，改变为正确的值。KNOB可连续地改变如中心频率、参考电平(reference level)及标记位置的功能。按顺时针方向转动knob值会增加。连续改变时，调整范围根据测定范围的大小而决定。 knob可改变中心频率、开始及停止频率或基准水（reference level）。调整中心频率或参考电平（reference level）时，新的sweep实际开始之前随着knob的旋转从右到左或上下移动。数字键区使用于输入当前设定的分析仪功能的正确值。数字可使用小数点。反之小数点会位于数字的最后。输入数字必须按单位键才可结束。数字输入开始后，菜单键上会出现单位键level。单位键随当前激活功能而改变。例如，对频率span的单位键是GHz, MHz, kHz 及 Hz，基准水平（reference level）的单位键是dBm。

后面板功能

1.散热的风扇（装备内部产生的热）
2.外部触发（trigger）输入连接器（connector）
3.以太网通讯的连接器
4.RS－232C 连接器
5.AC主电源开关(包括保险丝)
6.基准频率输入/输出连接器 ,外部基准频率输入到这连接器时，使用者利用前面板的键盘操作可使用这个端口。
7.frame接地端子。
8.GPIB接触连接器。
9.打印机连接器
10.连接电源线的AC电源开关（包括保险丝）。包括两个过电流保险丝。

显示器说明
下面是分析画面会出现的项目的例。画面项目说明请参考下面的说明。功能键是表示设定该项目。
