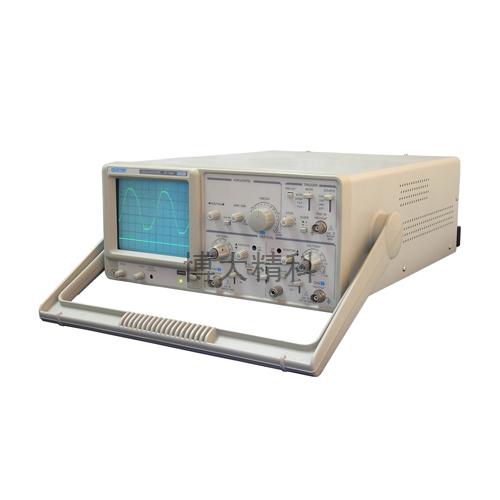

产品名称：AT7328 双通道模拟示波器/20M双踪模拟示波器

 高亮度及高加速极电压的CRT，这种示波管速度快，亮度高。加速极电压为2千伏，即使在高速扫描的情况下也能显示清晰的轨迹。交替触发功能可以观察两个频率不同的信号波形。电视信号同步功能，该示波器具有同步信号分离电路可保持与电视场信号和行信号的同步。CH1输出，在后面板上的50Ω输出信号可以直接驱动频率计或其它仪器。X-Y操作，当设定在X-Y位置时，该仪器可作为X-Y示波器

产品重量:8KG
产品尺寸:310*150*455mm

技术指标
垂直系统
灵敏度：5mV~5V/DIV，按1-2-5顺序分10档
精度：≤3%
微调灵敏度：1/2.5或小于面板指示刻度
频宽：DC～20MHz交流耦合：小于10Hz（对于100KHz8DIV频响-3dB）
上升时间：约17.5nS
输入阻抗：约1MΩ/25pF
方波特性：前冲：≤5%（在10mV/DIV范围内）；其它失真：在该值上加≤5%
DC平衡移动：5mV ~ 5V、DIV：±0.5DIV
线性：当波形在格子中心垂直移动（2DIV）幅度变化≤±0.1DIV
垂直模式：CH1通道1；CH2通道2；DUAL：通道1通道与2同时显示，任何扫描速度可选择交替或断续方式；ADD：通道1与通道2做代数相加
断续重复频率：约25KHz
输入耦合：AC、GND、DC
最大输入电压：300V峰峰值（AC频率≤1KHz）
两通道之间的绝缘：＞1000:150KHz（在5mV/DIV范围）＞30:120MHz ＞30:140MHz
共模抑制比：在50KHz正弦波时＞50:1(设定CH1和CH2的灵敏度在相同的情况下)
CH1信号输出：最小20mV/DIV（50Ω输出频宽50Hz~5MHz）
CH2 INV BAL：平衡点变化率≤1DIV（对应于刻度中心）

触发
触发信号源：CH1、CH2、LINE、EXT（在DUAL或ADD模式，CH1 CH2仅可选用一个，在ALT模式时，如果TRIG ALT的开关按下，可以用作两个不同信号的交替触发）
耦合：AC：20Hz到整个频段
极性：+/-
灵敏度：20Hz~2MHz:1.0DIV；TRIG-ALT:2DIV；EXT:200mV；2MHz~20MHz:1.5DIV；TRIG-ALT:3DIV；EXT800mV；TV同步脉冲＞1DIV(EXT:1V)
触发模式：AUTO自动当没有触发信号输入时，扫描工作在自由模式下（适用于频率大于25Hz的重复信号）；NORM，常态当没有触发信号时，踪迹处在待命状态并不显示；电视场，当想要观察一场的电视信号时；电视行，当想要观察一行的电视信号时（仅当同频信号为负脉冲时，方可与电视场和电视行同）
外触发模式信号：输入阻抗约1MΩ/25p
输入阻抗：最大输入电压：300V（DC+AC峰值）
最大输入电压：AC频率不大于1KHz

水平系统
扫描时间：0.2uSec~0.5Sec/DIV,按1-2-5顺序分20档
精度：±3%
微调：≤1/2.5面板指示刻度
扫描扩展：10倍
×10MAG扫描时间精度：±5%(20nSec~50nSec未校正)
线性：±3%×10MAG：±5%(20nS~50nS未校正)
由×10MAG引起的位移：在CRT中心小于2DIV

X-Y模式
灵敏度：同垂直轴
频宽：DC-500KHz
X-Y相位差：小于或等于3度（DC-50KHz之间）

Z轴
灵敏度：5Vp-p
频宽：DC-2MHz
输入阻抗：约47KΩ
最大输入电压：30V(DC+AC峰值，AC频率小于或等于1KHz)

校正信号
波形：方波
频率：约1KHz
占空比：小于48:52
输出电压：2Vp-p±2%
输出阻抗：约1KΩ

CRT示波管
型号：6英寸，矩形，内刻度
磷光粉规格：P31
加速极电压：约2KV 20MHz
           约12KV 40MHz
有效屏幕面积：8×10DIV[1DIV=10mm]
刻度：内部
轨迹旋转：面板可调

电源要求
电压：固定AC220V ±10% 或 110/220可转换
频率：50Hz/60Hz
功耗：约40VA

工作环境
环境温度：10℃~35℃
最大工作范围：0℃~40℃
湿度：85%RH，干燥
机械尺寸：310*150*455mm
重量：约8KG
存贮温度：-10℃~70℃

配件
电源线：1根
说明书：1份
探极：2根

前面板介绍

CRT.6)—电源：主电源开关，当此开关开启时发光二极管6)发亮。
2)—亮度：调节光迹或亮点的亮度。
3)—聚焦：调节光迹或亮点的清晰度。
4)—轨迹旋转：半固定电位器用来调整水平轨迹与刻度线的平行。
33)—滤色片：使波形显示效果更舒适。
垂直轴：
8)CHl(X)输入：Y1通道输入端，在X-Y模式下，作为X轴输入端。
20)CH2(Y)输入：Y2通道输入端，在X-Y模式下，作为Y轴输入端。
10)18)AC-GND-DC：选择垂轴轴输入信号的输入方式。
      AC：交流耦合。
      GND：垂直放大器的输入接地，输入端断开。
      DC：直流耦合。
7)22)垂直衰减开关：调节垂直偏转灵敏度，(从1mV/div～5V/div分12挡)
9)21)垂自微调：微调灵敏度≥2.5:1标示值，在校正位置时，灵敏度校正为标示值。
13)17)CH1和CH2的DC BAL：这两个用于衰减器的平衡调试，详见16页的DC BAL调试。
11)19)▼▲垂直位移：调节光迹在屏幕上的垂直位置。
14)垂直方式：选择CHl与CH2放大器的工作模式。
   CHl或CH2：通道1或通道2单独显示。
   DUAL：两个通道同时显示。
   ADD：显示两个通道的代数和CHl＋CH2。按CH2 INV 16)按钮，为代数差CHl－CH2。
12)ALT／CHOP：在双踪显示时，放开此键，表示通道1与通道2交替显示(通常用于扫描速度较快的情况下)；当此键按下时，通道1与通道2同时断续显示(通常用于扫描速度较慢的情况下)。CH2 1NV：通道2的信号反向，当此键按下时，通道2的信号以及通道2的触发信号同时反向。

触发：
24)外触发输入端子：用于外部触发信号。当使用该功能时，开关23）应设置在EXT的位置上。
23)触发源选择：选择内(1NT)或外(EXT)触发
   CHl：当垂直方式选择开关14）设定在DUAL或ADD状态时，选择通道1作为内部触发信号源。
   CH2：当垂直方式选择开关14）设定在DUAL或ADD状态时，选择通道2作为内部触发信号源。
   TRIG ALT27)：当垂直方式选择开关14）设定在DUAL或ADD状态时，而且触发源开关23)选在通道1或通道2上，按下此键时，则以交替选择通道1和通道2作为内触发信号源。
   LINE：选择交流电源作为触发信号。
   EXT：外部触发信号接于24)作为触发信号源。
26)极性：触发信号的极性选择。“＋”上升沿触发，“－”下降沿触发。
28)触发电平：显示—个同步稳定的波形，并设定一个波形的起始点。向“＋”旋转触发电平向上移，向“－”旋转触发电平向下移。
25)触发方式：选择触发方式    ·
   AUTO：自动  当没有触发信号输入时扫描在自由模式下。
   NORM：常态  当没有触发信号时。踪迹在待触发状态(并不显示)
   TV-V：电视场适用于观察一场的电视信号。
   TV-H：电视行适用于观察一行的电视信号。
   (仅当同步信号为负脉冲时，方可同步电视场和电视行)。

时基：
29)水平扫描速度开关：扫描速度可以分20档，从0.2uS/div到0.5S/div。当设置到X-Y位置时可用作X-Y示波器。
30)水平微调：微调水平扫描时间，使扫描时间被校正到与面板上TIME/DIV—致。TIME/DIV扫描速度可连续变化，当顺时针旋转到底为校正位置。整个延时可达2.5倍甚至以上。
32) ??水中位移：调节光迹在屏幕上的水平位置。
31)扫描扩展开关：按下时扫描速度扩展10倍。

其它：
1)CAL：提供幅度为2Vp-p频率为1KHz的方波信号，用于校正10：1探头的补偿电容器和检测示波器垂直与水平的偏转因数。
15)GND：示波器机箱的接地端子。

后面板介绍

34)交流电源：交流电源输入插座，交流电源线接于此处。
35)支撑块：当示波器面向上放置时，用于支撑示波器，并且可以引出电源线。
36)保险丝：保险丝规格见列表二。
37) Z轴输入：外部亮度调制信号输入端。
38)通道1信号输出：提供通道1信号（约20Mv/div）去的终端，适合外拉频率计或其它信器。

维护（!!!警告：以下指南仅适合专业人员，为了避免电击，非专业人员切勿维修。）
1.保险丝的更换
如果保险丝烧坏，电源指示灯熄灭，示波器将不能工作。通常保险丝不会开路，除非电路发生故障。请先检查可能引起保险丝烧毁的电路故障，然后更换保险丝。请使用与原规格一致的保险丝。保险丝在后面板上。
注：为了避免火灾，仅使用250V电压和相应电流的保险丝。更换前，应将示波器与电网断开。
2.清洁
●清洗示波器时，请使用浸有中性洗涤剂和水的软布。不要将洗涤剂喷于示波器表面，以免将水渗入机箱内部造成损害。
●不要使用含有汽油、苯、甲苯、二甲苯、丙酮等化学物质或类似的溶剂。
●不要用研磨剂之类的产品清洗示波器。
