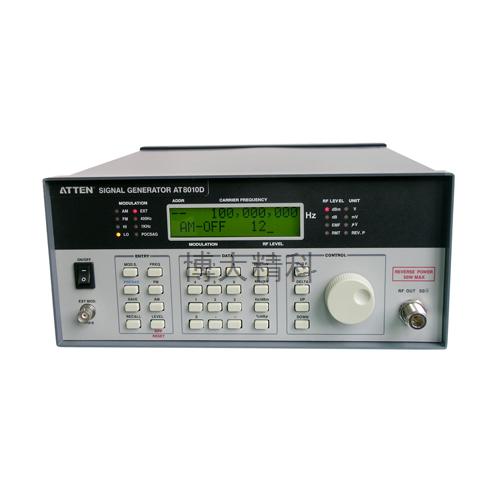

产品名称：AT8010D 高频标准信号发生器/射频信号源
应用领域：
1.TV-SET.FM&AM收音机
2.无绳电话
3.通讯设备
4.汽车音响
5.无线广播
6.无线摇控设计及产品
产品重量:8KG产品尺寸:134(H)×300(W)×330(D)mm
概述
AT8010D是高频标准信号发生器，可以设定载体频率（5kHz～1100MHz），可以输出FM/AM调制及-14dBμV～126dBμV（EMF）的RF电平。而且备齐低FM/AM Diatotion及高S/N比Memory存储机能，所以合适在RF（Radio Frequency）关系开发及修理。
载体频率
载体频率时正弦波制造用PLL（Phase Locked Lop）IC，范围是5kHz～1100MHz，以带DPLL（Digital PLL）环路能制造载体频率拿着高仰赖度和安定度。通LCD Display直接表示全部设定频率，用面板的数字键直接设定需要的频率，或者设定Delta Step用UP/DOWN键或Rotary Switch可变和Delta Step频率。
调制
用400Hz及1KHz内部调制讯号源与外部调制讯号源可以频率调制及振幅调制。变频值会表示在LCD Display到少数点一下一位数，用面板的数字键直接设定需要的频率，或者设定Delta Step用UP/DOWN键或Rotary Switch可变和Delta Step频率。
RF输出电平
RF电平的设定范围是-14dBμV～126dBμV（EMF），-127dBm～+13dBm用面板的单位键可以变RF电平的单位为mV/μV及dBm、dBμV等。频率值会表示在LCD Display到少数点以下一位数，用面板的数字键直接设定电平，或者设定Delta Step用UP/DOWN键或Rotary Switch可变和Delta Step频率。
存储/调出功能
在内部记忆体位址（00～99）可以存储载体频率，FM/AM调制值或者调制与否，RF电平值，各种Delta Step值等，必要时可以再使用。现在用着记忆体位址表示在LCD，按面板的数字键直接输入记忆体位址，或设定Delta Step的话，利用Rotary Switch可变位址和Delta Step。而且，用UP/DOWN键，能反复使用记忆地点中的任何部分。（Address Rotetion）
技术参数：
频率
| 范围 |
5KHz～1100MHz |
| 显示 |
16×2LCD（表现最大9位） |
| 分辨率 |
5kHz-499.9MHz（1kHz,1.25kHz） |
| 500MHz-1100MHz（2.5kHz） | |
| 精确度 |
±1PPM（1×10-6） |
调制
| 调制方法 |
调幅及调频 | |
| 内部调制信号源 |
400Hz及1kHz±2% | |
| 外部调制信号源 |
输入阻抗 |
100kΩ |
| 输入电平 |
0-2Vrms | |
| 频率 |
输入范围：AM:20Hz-10kHz FM:20Hz-100kHz | |
| Response：±dB以内（但以1KHz为基准）（Typical±1dB） | ||
| 调幅 |
设定范围：0.0%～99.9% | |
| 显示：16×2LCD（表现最大3位包含小数点） | ||
| 分辨率：0.1% | ||
| 精确度：±5% | ||
| Residual Noise：50dB以下（AM30%的时候） | ||
| 失真：1.0%以下（Typical0.5%）但调制在AM 30%,AF 1KHz,50Hz～15KHz | ||
| 调频 |
设定范围：0.0KHz～100.0KHz | |
| 显示：16×2LCD（表现最大4位包含小数点） | ||
| 分辨率：0.1KHz | ||
| 精确度：±3% | ||
| 失真：1.0%以下（Typical），但调制在FM 75.0KHz,AF 1KHz,50μsDe-Emphasis,50Hz～15KHz | ||
输出电平
| 设定范围 |
-14.0dBμV～126.0dBμV(EMF) |
| =（-127.0dBm～13.0dBm,0.2μV～2.0V） | |
| 设定单位 |
dBμ/dBm/mV/μV |
| 显示 |
16×2LCD（表现最大4位包含小数点） |
| 分辨率 |
0.1dBμV(0.001μV) |
| 精确度 ATTENUATOR |
1.5dB(100dBμV～126dBμV) |
| ±2dB(-14dBμV～100dBμV) | |
| 输出阻抗 |
50Ω |
| Spurious&Harmonics |
-30dBc以下（110MHz的时候） |
| Residual Modulation(S/N) |
AM Component：-50dB以上（把AM 30%基准） |
| FM Component：70dB以上（把FM 75KHz基准,110KHz以下的时候） | |
| ADDRESS |
100组存储（0～99） |
选件
●PC Interface Card：连接本机器和电脑，用PC Software(Program)可自动的调整本机器，适用于工厂自动化，以利用RS-232C为容易 Programming
●100HZ Resolution
●POCSAG Encoder：以输出调页程式（PAGER）生产是必要的POCSAG讯号为方便PAGER生产，节省设备投资花费。
参考POCSAG：Post Office Code Standardization Adisory Group
其他
●电源及保险管：AC，110V/1A或者220V/0.5A
●耗电量：约30VA
●尺寸：134(H)×300(W)×330(D)mm
●重量：约8Kg
配件
●BNC线：1条
●AC电源线：1条
●保险管：2个（1A、0.5A）
●使用说明书：1本
前面板功能说明
1.电源开关按钮：开关电源的按钮。
2.外部调制输入端子：输入外部调制讯号源的端子。
3.RF输出端子：输出现在设定的频率及调制、电平等的讯号。
4.MOD.S按钮：选择调制讯号源的按钮。
5.POCSAG按钮：设POCSAG按钮。
6.Save,Recall按钮：为了存储或者调出使用按钮。
7.Frep.FM,AM,Level按钮：频率、调频、调幅、电平设定的按钮。
8.数字按钮：输入各种资料的数值按钮。
9.MHz/mV,KHz/μV,Hz/dBm,%/dBμ按钮：为了设定载体频率调制度及RF电平单位的按钮。
10.2md F.按钮：为了使用别的功能的按钮。
11.Delta按钮：设定各种资料的增减值的按钮。
12.UP/DOWN按钮：把各种资料一个个的增减，继续按的时候，会连续增减。
13.RotarySwith：把各种资料增加（右边）一个的单位或者减少（左边），24点的旋转按钮。
14.AF/MF LED：表示现在设定的调制形态的发光二极管。
15.HI,LO LED：表示外部调制讯号源的输入电平情形。开灯，HI LED亮，讯号源的输入电平比基准高；开灯，LO LED亮，讯号源的输入电平比基准低，
16.EXT LED：选择外部调制讯号源的发光二极管。
17.400Hz,1KHz LED：选择内部调制讯号源的发光二极管。
18.POCSAG LED：POCSAG时发光二极管。
19.dBm,dB,V,mV,μV LED：表示RF电平单位的发光二极管（dB结合mV及μV）.
20.EMF LED：表示现在RF电平值是EMF（电动势）。
21.RMT LED：表示Remote情形（开）及Local（关）。
22.REV.P LED：表示功率回输逆向保护。
23.Address表示部分：表示现在使用中的地址。
24.载体频率表示部分：表示现在输出中的载体频率，Hz单位。
25.Modulation表示部分：表示现在设定的调制方法及调度值。
26.RF Level：表示现在输出中的RF电平值。
后面板功能说明
1.Power Supply：电源输入插座。
2.Fuse：保险管座。
3.Voltage Selector：输入电源电压的选择开关。
4.Serial Port：RS-232C的接口。
5.AUX1：讯号输出的预备端子1。
6.AUX2：讯号输出的预备端子2。
7.FAN：12V风扇。
8.调节频率的精确度点位器。
注意事项：
1.搬运或者使用中，请避免过度的冲撞。
2.连接电源之前，先请查看电源电压。
3.请使用指定用量（1A/110V，0.5A/220V）的保险丝。
4.本机器的温度使用范围是：0～40℃
5.使用本机器时，请提前30分钟开机预热。
6.尽量避免阳光直射，而且不可在温度变化大、湿度高、灰土多等状况下使用，且不要接近强烈的磁体。
7.打开本机器的盖时，不可随便调整内部的调整端子，改变部件位子，交换部件。
8.必要修理及再调整的时候，请先向本公司咨询。
9.在供电状态，绝不可打开盖子。
10.在装设机器的时候，参考“第三装设方法”。
11.在输入端子时不要输入规定以上的电压。
12.在输出端子时不要输入电压。
