产品库存号：
- 产品库存号：GRATX-25
- 产品库存号：GRATX-25

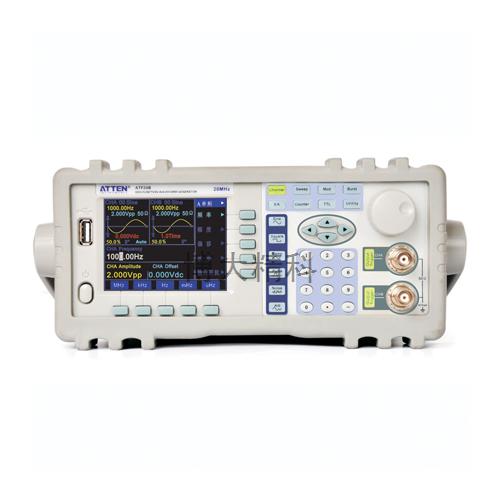

产品名称：ATF20B DDS数字合成函数信号发生器
应用范围：
1.电子工程
2.电子实验室
3.电子生产线
4.大中专院校教学
概述：
ATF20B DDS函数信号发生器采用数字合成技术，具有快速完成测量工作所需的高性能指标和众多的功能特性。其简单而功能明晰的前面板设计和中/英文液晶显示界面能使您更便于操作和观察，可扩展的选件功能，可使您获得增强的系统特性。
主要功能特点：
●频率精度高：频率精度可达到10-5数量级；
●频率分辨率高：全范围频率分辩率40mHz；
●无量程限制：全范围频率不分档，直接数字设置；
●无过滤过程：频率切换时瞬间达到稳定值，信号相位和幅度连续无畸变；
●波形精度高：输出波形由函数计算值合成，波形精度高，失真小；
●多种波形：可以输出32种波形；
●脉冲特性：可以设置精确的脉冲波占空比；
●谐波特性：可输出基波和谐波信号，二者相位可调；
●扫描特性：具有频率扫描和幅度扫描功能，扫描起止点任意设置；
●调制特性：可以输出频率调制FM信号；
●键控特性：可以输出频移键控FSK，幅移键控ASK和相移键控PSK信号；
●猝发特性：可以输出猝发计数脉冲串信号；
●存储特性：可以存储40组用户设置的仪器状态参数，可随时调出重现；
●计算功能：可以选用频率或周期，幅度有效值或峰峰值；
●操作方式：全部按键操作，中/英文两种菜单显示，直接数字设置或旋钮连续调节；
●高可靠性：大规模集成电路，表面贴装工艺，可靠性高，使用寿命长；
●保护功能：过压保护、过流保护、输出端短路几分钟保护、反灌电压保护；
●频率测量：可以选配频率计数器功能，对内部/外部信号进行频率测量；
●功率放大：可以选配功率放大器，输出功率可以达到7W；
●程控特性：可选配RS232接口。
技术指标
1.输出A特性
波形特性
| 波形种类 |
正弦波，方波，三角波，锯齿波，脉冲等32种波形 |
| 波形长度 |
1024点 采样速率：100MSa/S |
| 波形幅度分辨率 |
8bits |
| 正弦波谐波抵制度 |
≥40dBc（＜1MHz），≥35dBc（1MHz~10MHz） |
| 正弦波总失真度 |
≤1%（20Hz~200kHz） |
| 方波升降沿时间 |
≤35nS 过冲：≤10% |
| 方波占空比 |
1%~99% |
频率特性
| 频率范围 |
正弦波：40mHz~20MHz |
| 其它波形：40mHz~1MHz | |
| 频率分辨率 |
40mHz |
| 频率准确度 |
±（5×10-5+40mHz） |
| 频率稳定度 |
±5×10-6/3小时 |
幅度特性
| 幅度范围 | 2mVpp~20Vpp 40mHz~10MHz(高阻) |
| 2mVpp~15Vpp 10MHz~15MHz(高阻) | |
| 2mVpp~8Vpp 15MHz~20MHz(高阻) | |
| 分辨率 | 20mVpp（幅度﹥约2Vpp），2mVpp（幅度﹤约2V） |
| 幅度准确度 | ±（1%+2mVrms）（高阻，有效值，频率1kHz） |
| 幅度稳定度 | ±0.5%/3小时 |
| 幅度平坦度 | ±5%（频率﹤10MHz）， ±10%（10MHz﹤频率） |
| 输出阻抗 | 50Ω |
偏移特性
| 偏移范围 |
±10V（高阻、衰减0dB时）分辨率：20mVdc |
| 偏移准确度 |
±（1%+20mVdc） |
扫描特性（频率线性扫描）
| 扫描范围 |
起始点和终止点任意设定 |
| 扫描步进 |
大于分辨率的任意值 |
| 扫描速率 |
10mS~60S/步进 |
| 扫描方式 |
正向扫描，反向扫描，往返扫描 |
调频特性
| 载波信号 |
A路信号 |
| 调制信号 |
内部B路信号或外部信号 |
| 调频深度 |
0%~20% |
键控特性
| FSK |
载波频率和跳变频率任意设定 |
| ASK |
载波幅度和跳变幅度任意设定 |
| PSK |
跳变相位：0～360°，最高分辨率：1° |
| 交替速率 |
10mS～60S |
猝发特性
| 载波信号 |
A路信号 |
| 触发信号 |
TTL_A路信号 |
| 猝发计数 |
1-65000个周期 |
| 猝发方式 |
内部TTL，外部，单次 |
2.输出B特性
波形特性
| 波形种类 |
正弦波，方波，三角波，锯齿波，脉冲等32种波形 |
| 波形长度 |
1024点 采样速率：12.5MSa/S |
| 波形幅度分辨率 |
8bits |
| 方波占空比 |
1%~99% |
频率特性
| 频率范围 |
正弦波：40mHz~1MHz 其它波形：10mHz~100kHz |
| 频率分辨率 |
10mHz |
| 频率准确度 |
±（1×10-5+10mHz） |
幅度特性
| 幅度范围 |
50mVpp~20Vpp (高阻) 分辨率：20mVpp |
| 输出阻抗 |
50Ω |
猝发特性
| 载波信号 |
B路信号 |
| 触发信号 |
TTL_B路信号 |
| 猝发计数 |
1-65000个周期 |
| 猝发方式 |
内部TTL，外部，单次 |
3.TTL输出特性
●波形特性：方波，上升下降时间≤20nS
●频率特性：40mHz~1MHz
●幅度特性：TTL，CMOS兼容，低电平﹤0.3V，高电平﹥4V
4.通用特性
| 电源条件 |
电压：AC220V(1±10%) AC110V(1±10%)（注意输入电压转换开关位置） 频率：50Hz(1±5%) 功耗：＜45VA |
| 环境条件 |
温度：0~40℃ 湿度：﹤80% |
| 操作特性 |
全部按键操作，旋钮连续调节 |
| 显示方式 |
TFT液晶显示，320*240，中文/英文菜单 |
| 机箱尺寸 |
415mm×295mm×195mm(L×W×H) |
| 重量 |
3.5kg |
| 制造工艺 |
表面贴装工艺，大规模集成电路，可靠性高，使用寿命长。 |
选件介绍
1.频率计数器：如果用户选购了频率计数器，则仪器内会安装频率计数功能模块，其输入端连接到后面板上的“外测输入”插座。关于这个选件的使用方法在说明书中有详细叙述。
●频率测量范围：1Hz~100MHz
●输入信号幅度：100mVpp~20Vpp
2.功率放大器：如果用户选购了功率放大器，则机箱内会安装一块功率放大器板，这是一个与仪器无关的独立部件，其输入端连接到后面板上的“功放输入”插座，输出端连接到后面板上的“2倍功放输出”插座。使用时用一条测试电缆线，将输入信号连接到“功放输入”端口，在后面板的“2倍功放输出”端口即可以得到经过2倍功率放大的信号。输入信号可以是本机的输出A，输出B，也可以是其他仪器的信号。
●输入电压：
功率放大器的电压放大倍数为两倍，最大输出幅度为22Vpp，所以最大输入幅度应限制在11Vpp，超过限制时，输出信号会产生失真。
●频率范围：
功率放大器的频率范围为10Hz~150kHz，在此范围内幅度平坦度优于3%，正弦波失真度优于1%，最高频率可以达到200kHz。
●输出功率：
功率放大器的输出功率表达式为：P=V2/R；表达式中：P为输出功率（单位为W），V为输出幅度有效值（单位为Vrms），R为负载电阻（单位为Ω）最大输出幅度可以达到22Vpp(7.8Vrms)，最小负载电阻可以小到2Ω，此外工作环境温度越高，输出信号频率越高，要求输出信号失真度越小，可能达到的最大输出功率就越小，一般情况下最大输出功率可以达到7W(8Ω)或1W(50Ω)。
●输出保护：
功率放大器具有输出短路保护和过热保护，一般不会损坏，但应尽量避免长时间输出短路。频率，幅度和负载尽量不要用到极限值，特别是两种参数不能同时用到极限值，以免对功率放大器的性能造成伤害。
3.RS232
如果用户选购了RS232，可通过RS232接口远程控制本仪器工作。
前面板说明
①电源开关 ②液晶显示屏 ③单位软键 ④选项软件
⑤功能键，数字键 ⑥方向键 ⑦调节旋钮 ⑧A路输出/猝发 ⑨B路输出/猝发
| 英文 |
Channel |
Sweep |
MOD |
Burst |
| 中文 |
单频 |
扫描 |
调制 |
猝发 |
| 英文 |
Sine |
Square |
Ramp |
Pulse |
| 中文 |
正弦波 |
方波 |
三角波 |
脉冲 |
| 英文 |
SK |
Counter |
TTL |
Utility |
| 中文 |
键控 |
计数 |
TTL |
系统 |
| 英文 |
Noise |
Arb |
Output/Trigger |
Output/Trigger |
| 中文 |
噪声 |
任意波 |
A输出/猝发 |
B输出/猝发 |
后面板说明
①A-TTL/B-TTL输出BNC ②调制/外测输入BNC ③电源输入插座/保险丝座
④AC110/220V输入电压转换开关 ⑤RS-232接口插座
显示说明
A路波形参数显示区：左边上部为A路波形示意图及设置参数值。
B路波形参数显示区：中间上部为B路波形示意图及设置参数值。
功能菜单：右边中文显示区，上边一行为功能菜单。
选项菜单：右边中文显示区，下边五行为选项菜单。
参数区：左边中间为参数的三个显示区，
单位菜单：最下边一行为输入数据的单位菜单。
键盘说明：仪器前面板上共有38个按键，可以分为五类。
1.功能键
【单频】【扫描】【调制】【猝发】【键控】【TTL】键，分别用来选择仪器的十大功能。
【计数】键，用来选择频率计数功能。
【系统】键，用来进行系统设置及退出程控操作。
【正弦】【方波】【三角波】【脉冲波】【噪声】【任意波】键，用来选择波形。
【A输出/触发、B输出/触发】键，用来开关A路或B路输出信号，或触发A路、B路信号。
2.选项软键
屏幕右边有五个空白键〖〗，其键功能随着选项菜单的不同而变化，称为选项软键。
3.数据输入键
【0】【1】【2】【3】【4】【5】【6】【7】【8】【9】键，用来输入数字。
【.】键，用来输入小数点。
【-】键，用来输入负号。
4.单位软键
屏幕下边有五个空白键〖〗，其定义随着数据的性质不同而变化，称为单位软键，数据输入之后必须按单位软键，表示数据输入结束并开始生效。
5.方向键
【t】【u】键，用来移动光标指示位，转动旋钮时可以加减光标指示位的数字。
【p】【q】键，用来步进增减A路信号的频率或幅度。
ATF20B DDS函数信号发生器及附件
●ATF-XXB DDS函数信号发生器 1台
●三芯电源线：1条
●Q9测试电缆：1条
●Q9双夹线：1条
●《用户使用指南》：1本
ATF20B DDS函数信号发生器选购件
●RS232接口
●功率放大器
●频率计数器
