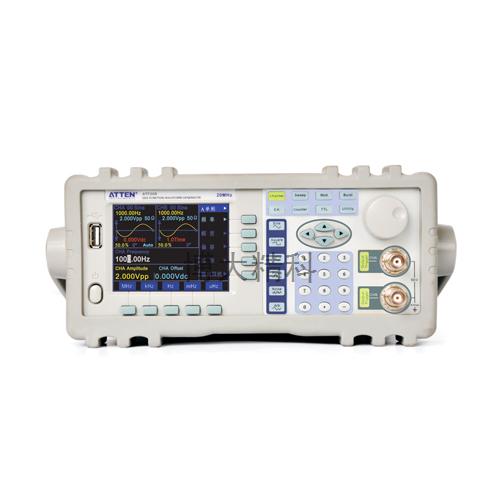

产品名称：ATF20D DDS数字合成函数信号发生器
应用范围：
1.电子工程
2.电子实验室
3.电子生产线
4.大中专院校教学
主要功能特点：
●采用先进的DDS技术，双路独立输出；
●3.5寸TFT显示；
●B路输出32种标准或内部存储的固定波形；
●最小输出可到 1mV(50Ω)的稳定波形；
●具有FM、AM、FSK、ASK、PSK多种调制功能；
●具有扫频、扫幅、猝发、A B相加功能；
●过压、过流、输出短路、反灌电压保护功能；
●选配： RS232、USB接口、频率计、功率放大器。
参数指标：
输出A特性
| 波形特性 |
波形种类 |
正弦波，方波，脉冲波，直流 |
| 波形长度 |
4～16000点 | |
| 波形幅度分辨率 |
10bits | |
| 采样速率 |
180MSa/s | |
| 正弦波谐波抑制度 |
≥50dBc(<1MHz)，≥40dBc(1MHz～20MHz)，≥30dBc(20MHz～40MHz) | |
| 正弦波总失真度 |
≤0.5%(20Hz～200kHz) | |
| 脉冲波，方波 |
升降沿时间：≤20ns 过冲：≤5% | |
| 方波占空比 |
50% | |
| 频率特性 |
频率范围 |
40mHz～20M 分辨率：40mHz 40µHz～2kHz 分辨率：40µHz |
| 方波范围 |
40µHz～20MHz | |
| 频率准确度 |
±（5×10-5+40mHz） | |
| 频率稳定度 |
±5×10-6/3小时 | |
| 脉冲特性 |
占空比 |
0.1%～99.9% |
| 扫描特性 |
频率或幅度线性扫描 |
|
| 扫描范围 |
起始点和终止点任意设定 | |
| 扫描步进 |
大于分辨率的任意值 | |
| 扫描速率 |
10ms～60s/步进 | |
| 扫描方式 |
正向扫描，反向扫描，往返扫描 | |
| 手动扫描 |
步进/次 | |
| 幅度特性 |
幅度范围 |
2mVpp～20Vpp(高阻） |
| 分辨率 |
20mVpp（幅度>2V），2mVpp（幅度<2V） | |
| 幅度准确度 |
±(1%+2mVrms)(高阻，有效值，频率1kHz） | |
| 幅度稳定度 |
±0.5%/3小时 | |
| 幅度平坦度 |
±5%（频率<1MHz)，±10%（1MHz<频率<10MHz)， ±20%（10MHz<频率<60MHz) | |
| 输出阻抗 |
50Ω | |
| 正弦波幅值设置范围 （50Ω） |
在输出频率≤10MHz时，幅度范围为1mVpp～10Vpp 在输出频率≤40MHz时，幅度范围为1mVpp～5Vpp 在输出频率≥40MHz时，幅度范围为1mVpp～2Vpp |
|
| 正弦波幅值设置范围 （高阻） |
在输出频率≤10MHz时，幅度范围为2mVpp～20Vpp 在输出频率≤40MHz时，幅度范围为2mVpp～10Vpp 在输出频率≥40MHz时，幅度范围为2mVpp～4Vpp |
|
| 偏移特性 |
偏移范围 |
±10V(高阻） 分辨率：20mV |
| 偏移准确度 |
±（1%+20mV） | |
| 调频特性 |
调制信号 |
内部或外部 |
| 调频频偏 |
0%～20% | |
| 调幅特性 |
调制信号 |
内部或外部 |
| 调幅深度 |
0%～120% | |
| 键控特性 |
FSK |
载波频率和跳变频率任意设定 |
| ASK |
载波幅度和跳变幅度任意设定 | |
| PSK |
跳变相位：0～360°，分辨率：11.25° | |
| 交替速率 |
10ms～60s |
输出B特性
| 波形特性 |
波形种类 |
正弦波，方波，三角波，锯齿波，阶梯波等32种波形 |
| 波形长度 |
1024点 | |
| 采样速率 |
12.5MSa/s | |
| 波形幅度分辨率 |
8 bits | |
| 频率特性 |
频率范围 |
正弦波10mHz～1MHz |
| 其它波形：10mHz～100kHz | ||
| 频率分辨率 |
10mHz | |
| 频率准确度 |
±（1x10-5+10mHz） | |
| 幅度特性 |
幅度范围 |
50mVpp～20Vpp(高阻） |
| 分辨率 |
20mVpp | |
| 输出阻抗 |
50Ω | |
| 谐波特性 |
B路频率为A路的谐波 |
|
| 谐波次数 |
0.1～250.0次，谐波频率<1MHz | |
| 相位调节 |
粗调：11.25°/步，细调：2°/步 | |
| 猝发特性 |
B路作为猝发输出信号 |
|
| B路频率 |
40mHz～1MHz | |
| 猝发频率 |
30mHz～50kHz | |
| 猝发计数 |
1～65000个周期 | |
| 猝发方式 |
连续猝发，单次猝发 | |
