产品介绍：

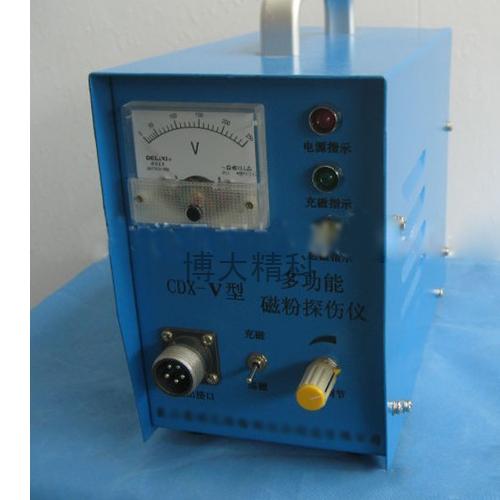

吸收国内外磁粉探伤机的优点，在CDX-4的基础上，选用新材料、采用新工艺；制造的改进型全电子控制的新型磁粉探伤仪,具有功能齐全、探伤速度快、检测灵敏度高、操作简便、故障率低、维修方便等优点；仪器采用外加磁场磁化法，体积小，重量轻，方便携带;高集成化电路使一台设备兼备原几种设备的全部功能；可配备A.D.E.O四种探头,该仪器输出电流大小可调,可适应不同灵敏度要求,交流磁化断电相位控制，超负荷保护，并具有退磁等功能。



F功能选配：



1、A型探头：也称马蹄磁轭探头或角焊缝探头，活动关节斜面磁头,配有工作灯;对异形面、形状复杂工件探伤尤其适用.极距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏;重量:2.0㎏。利用这种探头制成一台设备叫马蹄形磁轭探伤仪或角焊缝探伤仪，探头利用活关节使用范围广。



2、D型探头：也称电磁轭探头，多种活动关节，磁化强度大。极距：60-220㎜，提升力：AC≥5㎏，DC≥18㎏；重量：2.5㎏.独立利用这种探头制成的设备叫电磁轭探伤仪，探头具有导磁高、磁化强度大等特点。



3、E型探头：也称交叉磁轭探头或旋转磁场探头，可一次全方位复合磁化探伤,行走滚轮和工作灯可提高探伤速度.极距:110㎜,提升力:AC≥12㎏,重量:3.0㎏.独立利用这种探头制成一台设备叫旋转磁场探伤仪，它利用两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的合成旋转磁场，对工件一次全方位复合磁化。探伤速度快、检测质量高。



4、O型探头：也称环形探头，内径:150㎜,中心磁场≥180Oe.重量:2.5㎏.独立利用这种探头制成一台设备叫环形探伤仪，它是利用线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、叶片类等复杂工件的分段探伤或退磁。





技术参数：

2．1电源:AC220V±10%50HZ5A



2．2输出:AC0-38V0-12A



2．3退磁时间:4秒



2．4探头温升:≦60°C



2．5工作节拍:建议在长时间连续工作时:充磁时间≦3秒



间隙时间≧5秒



2．6仪器重量:约7.5Kg。
