产品名称：交流磁粉探伤仪

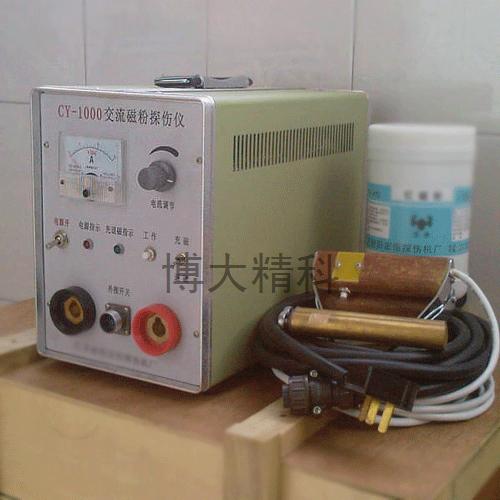

型号 ：CY-1000支杆式交流磁粉探伤仪
测量范围： 最大直径在100mm以下
分辨率： A型2号试片显示清晰
尺寸： 240×180×320（mm）
重量： 15（kg）
可配圆锥和圆柱支杆探头。

产品说明：
   一、概述
CY-1000型磁粉探伤仪是便携式磁粉探伤仪器,能对被探伤工件进行交流磁化和自动退磁;能用作外加法磁粉探伤和剩磁法磁粉探伤;可固定在车间或试验室使用,也可携带到探伤现场使用。配以附件能使各种零件的异形部位获得合适磁化,能使大尺寸零件分段局部磁化。

仪器采用逻辑控制电路。交流磁化带断电相位控制器,剩磁稳定,确保探伤质量;自动退磁能从所用磁化电流自动渐降到零,使剩磁消失,操作方便、效果好。仪器利用调整可控硅导通角的大小来调整磁化、退磁电流的大小,避免了用调压变压器调整大电流易烧坏变压器的缺点。

二、技术性能
1、交流磁化电流:峰值0-1400A(有效值0-1000A),连续可调,短时断续通电,带断电相位控制器,剩磁稳定度不超过±5%;
2、自动退磁电流:峰值1400A-0(有效值1000A-0),连续可调,退磁时间小于5秒;
3、输出负载条件:50mm2铜芯软电缆3+3m;
4、电源:380V(两相三线)±10%,50Hz,最大约20A;
5、外形尺寸:240(宽)×400(深)×300(高);
6、重量:  13公斤。

使用和维修
1、使用前注意和检查
仪器使用前应详细阅读本说明书,初次使用或久藏复用前,应检查其外部零件是否完好,也可打开仪器侧板,检查其内部零件是否松动,但勿随意拆装零件。
仪器应在清洁、干燥、通风良好、无酸碱等腐蚀气体的环境中存放和使用,此环境不应有高温及强烈振动、冲击。
仪器可固定在车间或试验室内使用,也可搬运到探伤现场使用。
检查电网电压与仪器所要求的380V电压是否相符,连接是否正确,电网及开关容量是否符合要求,然后才能接通电源。

2、使用操作
(1)将电源电缆的园形插头插入仪器三芯电源插座,将电缆的三相四线插头插入电网配电板插座,接通配电板开关,仪器主电路已接通电网;
(2)接通仪器“电源”开关S1,电源指示灯亮,仪器触发电路通电;
(3)根据探伤需要,将测量选择开关S3拔至峰值F或有效值X位置;
(4)将工作选择开关S2转到第1位“充磁”位置时,将“电流调节”旋钮RP1调到Φ表指示最小或合适的位置;
(5)将两根50mm2电缆的大电流插头分别插入大电流输出插座并旋转夹紧螺母使大电流插座夹紧插头,电缆另一端的两铜接头则根据探伤要求接支杆探头或将两铜接头接成一根电缆;2电缆的大电流插头分别插入大电流输出插座并旋转夹紧螺母使大电流插座夹紧插头,电缆另一端的两铜接头则根据探伤要求接支杆探头或将两铜接头接成一根电缆;2电缆的大电流插头分别插入大电流输出插座并旋转夹紧螺母使大电流插座夹紧插头,电缆另一端的两铜接头则根据探伤要求接支杆探头或将两铜接头接成一根电缆;
(6)将支杆探头接通好探伤工件或电缆缠绕到工件上或将电缆作穿棒通过工件;
(7)按下“充磁”开关或脚踏开关SB0,调节“电流调节”旋钮,使峰值-有效值电流表KA指示到探伤要求的电流值,再按SB0完成充磁。在最大电流下用外加法充磁探伤时,一般不要超过5秒,多次通电,应有10倍以上的间歇时间。
(8)若需进行工件自动退磁,只需将“工作选择”开关S2转至第2位“退磁”位置,按上述(1)到(7)步骤进行退磁。
(9)停止使用,切断仪器电源开关S1及电网配电板上的总开关,必要时将外接附件拆除。

3、故障检修
(1)保险丝熔断:安装在主电路底座左边的保险丝F2接在触发电路电源变压器初级。凡电源变压器初级或次级电路发生短路等故障,使变压器初级电流超过0.5A,均可引起保险丝熔断,拔下印制电路板后更换保险丝,如仍熔断,可能是电源变压器故障,否则是直流稳压电源或触发电路故障。
(2)快速熔断器熔断或可控硅损坏:凡引起主变压器初级电流过大的故障可使快速熔断器F1熔断(此时快速熔断上红色指示器凸出)甚至使可控硅损坏。可先断开两反并联可控硅中的一只的控制极,将工作选择开关转到“充磁”位置检查触发电路电阻R18、R23两端电压波形是否均为宽度小于10ms的等宽矩形脉冲,如波形不正常,则故障在功放级前,否则故障在功放级后,可进一步检查。
(3)Φ表有指示而KA表无指示:当负载接上后正常使用本仪器,无磁化电流致使KA表无指示,可能是触发电路故障,检修方法可能照上述第(2)条进行。
