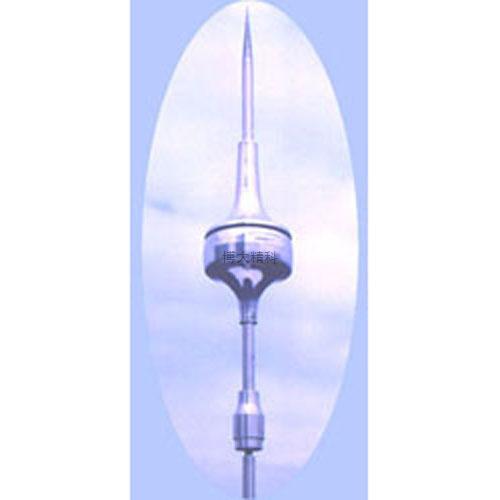

产品名称：ESE2500 卫星光电避雷针


产品备注：法国杜尔-梅森（DUYAL-MESSIEN）卫星光电避雷针,原装法国进口,可订货.

产品介绍：
采用世界尖端防雷科技成果，卫星提前放电避雷针家族中的新成员-卫星光电避雷针，杜尔-梅森防雷公司研究开发出在直击雷防护领域中最领先的产品——“卫星”光电避雷针。这是杜尔-梅森第四代直击雷防护产品，是目前国际市场上唯一的有源ESE提前放电避雷针，其独特的避雷技术可使雷闪按照预定的路径通过引下线（下导体）泄放入大地地网。

与传统富兰克林避雷针，普通的提前放电避雷针相比，卫星光电避雷针 （预放电避雷针）在针尖具有电压水平处于35KV～45KV之间的电晕，可使避雷针产生的上行先导与雷电下行先导同步发生，从这个意义上讲，卫星光电避雷针可称为“先导避雷针”的防雷产品。

产品参数：
一、“卫星”光电避雷针新概念
根据1995年7月颁布的法国国家防雷标准NFC17-102中规定的详细步骤，避雷针的保护范围已成为国际授权认证的实验室深入研究和多次测试的主题。卫星光电避雷针（预放电避雷针）基于304L优质钢材制造，以确保能抵抗碰撞业区避雷安装。

卫星光电避雷针（预放电避雷针）所选用的防雷器电子元件全部装于一个惰性绝缘体内。用实心不锈钢制成的火花隙，可引导超过300KA的雷电流。

卫星光电避雷针（预放电避雷针）由专门为杜尔-梅森防雷公司设计开发的三块不可破坏的柔性光电池提供能量。加热封装制作工艺可确保其最佳紧密性，以抵抗各种破坏。光电池是由四氯乙烯合成材料制作而成，可防尘，寿命长，不易老化或破裂。

二、 防雷器电子摇控测试仪Teletester-S3
为保证“卫星”光电避雷针（预放电避雷针）的最大安全性和使用方便性。可选用新研制出的防雷器电子摇控测试仪Teletester-S3通过无线电信号进行摇控检测避雷针的工作状态。

“卫星”光电避雷针（预放电避雷针）上装有一个可发射标准频率信号的发射器，以确定避雷针的防雷电子部件是否正常工作，以及针尖的电晕电压是否处于设定值。

通过接收“卫星”光电避雷针（预放电避雷针）传输过来的信号并发出一种听得见的信号以确定避雷针工作是否正常。

“卫星”光电避雷针（预放电避雷针）和防雷器电子遥控测试仪Teletester-S3之间的有效距离为50米。

在防雷领域，此项革新的目的是：
——为避雷针系统的运行维护提供极大便利
——可减少到防雷现场检测的次数
——可迅速检查“卫星”光电避雷针（预放电避雷针）的工作情形及正常与否
——通过其简单的操作，起到最佳的雷电防护作用。
——可迅速对避雷针进行维修。

三、防雷器电子遥控测试仪已验证的性能：
为了符合当前标准的避雷要求和满足国际国内避雷市场的需要，杜尔-梅森防雷公司为不断完善“卫星”光电避雷针（预放电避雷针）进行了深入的研究和严格的测试（以法国国家防雷标准NFC17-102为标准）

“卫星”光电避雷针（预放电避雷针）已在众多的国家进行了测试，其中包括法国国家专业委员会监督下通过COFRAC避雷测试。

避雷针安装

“卫星”光电避雷针（预放电避雷针）保护半径（Rp）按照1995年7月颁布的法国 国家防雷标准NFC17-102，根据避雷针提前放电时间（△T）、高度(h)和要求的被保护范围（Np）来进行计算。

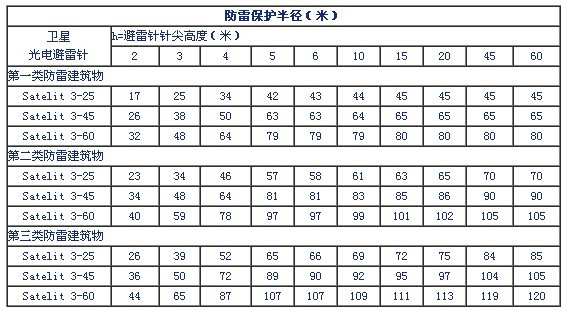

四、卫星光电避雷针（预放电避雷针）保护半径

五、避雷针安装说明
依据防雷类别和建筑物防雷的面积，确定选用一支或数支卫星光电避雷针 （预放电避雷针）。
每支卫星光电避雷针（预放电避雷针）安装必须高于被保护物至少二米。防雷产品的选型请参照选型表。
每支卫星光电避雷针（预放电避雷针）必须与避雷接地地网相连，必须两根以上引下线（下导体），所有在安全保护范围内的金属设备必须进行等电位连接 ，可选用等电位连接器。
引下线（下导体）应作断接卡和在附近地面作绝缘防护，建议安装雷闪计数器 （雷击计数器）。
接地体、接地电阻，地网标准应该符合中国防雷标准GB50057-94要求。
1、卫星光电避雷针（预放电避雷针）
2、支撑杆
3、引下线（下导体）
4、雷闪计数器（雷击计数器）
5、断接卡
6、护套
7、接地系统（地网，接地电阻，接地体应符合要求）

避雷工程，防雷工程图例（建筑物防雷）
