产品库存号：
- 产品库存号：YWDZ-04
- 产品库存号：YWDZ-04

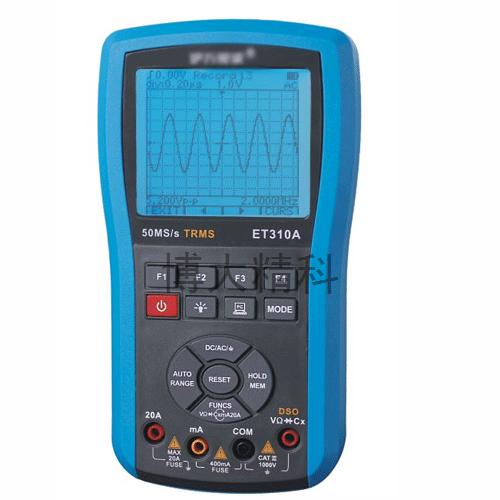

产品名称：10M多功能存储万用示波表
型号：LET310A
产品介绍：
ET310A是示波表与万用表结合的典范，它综合了现有数字万用表的所有功能和10M示波表功能；顺应潮流，小巧便携适用于现场故障检测的手持示波表。广泛应用于家电维修以及工控检修等现场测试场合，实惠的价格，让更多的客户使用上了心仪的示波表，在示波领域旋起了一场示波风暴！
主要特点：
• 50M采样/10MHz模拟带宽的数字存储示波表（DSO）与4000码自动量程的真有效值数字万用表（DMM）相结合，一键转换示波功能
• 软件校准技术，内存校准系数；面板采用全部硅胶按键，操作简便
• DMM功能包括DC/AC电压/电流真有效值、电阻、电容、频率、占空比、dBm、二极管/通断测试；交流电压带宽达10kHz，同窗显示最大/最小值
• DSO实现一键（AUTO）自动显示测量波形
• DSO V/div 和 t/div 自动/手动设置
• DSO触发模式：自动/正常/单次
• DSO自动测量：数字显示Vp-p, Vavg, Vrms, dBm
• DSO游标读出：dV, dt, 1/dt (频率)
• 显示内容保持，存储/读出多达100组DSO波形和100组DMM数值
• 高对比度FSTN LCD带亮度可调的LED背光
• 可以选择5~60分钟内自动关机或连续工作
• 内置锂聚合物可充电池，外配AC供电适配器
• USB PC通信接口及上位机软件（选件）
• 温度/三极管放大倍数/晶振测量/外接钳头（选件）
应用场合：
广泛应用于家电维修，电子产品生产线和工控检修领域。
仪表特性与技术参数
一般特性
|
显示 |
128 ´ 128点阵式图形FSTN LCD |
观察区域 |
62mm x 62mm |
|
背光 |
白色，亮度分三级可调 |
输入电阻 |
10MΩ |
|
电池 |
内置1000mAh锂聚合物电池， |
自动关机 |
5 ~ 60分钟或禁用 |
|
电力不足提示 |
|
充电时间 |
大约3~4小时 |
|
使用时间 |
约12~16小时 |
存储能力 |
DMM 数据与DSO波形各100个记录* |
|
使用环境 |
0°C~+40°C;<75%RH |
存放条件 |
-10°C ~ +60°C ; <90%RH |
|
外形尺寸 |
86 mm ´ 186 mm ´ 32mm |
重量 |
325g (不含其它附件) |
|
操作高度 |
0~2000m |
电源适配器 |
110V~250V；7.5V/500mA,开关电源 |
数字存储示波表特性
|
模拟带宽 |
D DC ~ 10MHz |
最大实时采样率 |
50Msps |
|
垂直分辨率 |
8 bits |
非线性度 |
±1 bit |
|
通道数 |
1 |
耦合方式 |
DC/AC/GND |
|
输入阻抗 |
10MΩ |
分度 |
垂直 ±4.8, 水平12.8 |
|
垂直灵敏度范围 |
50mV/div ~ 200V/div |
时基范围 |
0.20µs/div ~ 20s/div |
|
垂直波幅准确度 |
±(5%+ 0.1div) |
时基准确度 |
±(0.01% + 0.1div) |
|
自动零点参考 |
在DC/dB测量时 |
扫描模式 |
Auto/normal/single |
|
触发电平 |
± 12 div (每步0.1div) |
触发斜率选择 |
上升沿/下降沿 |
|
触发位置调节 |
± 6 div (每步0.1div) |
自动设置 |
自动设置时基和垂直幅度 |
|
游标测量功能 |
dV, dt, 1/dt (频率) |
自动测量功能 |
Vp-p, Vavg, RMS, dBm |
|
自动测量精度 |
±(5%+ 0.1div) |
记录长度 |
12.8div |
* 模拟带宽至10MHz指电压衰减至3db时带宽
* 垂直衰减为1-2-5量程切换
* 波形存储100组
数字万用表特性
|
功能 |
量程 |
分辨度 |
不确定度 |
|
直流电压 |
400.0mV |
0.1mV |
±(0.75%rdg + 10dgt) |
|
4.000V |
1mV |
||
|
40.00V |
10mV |
||
|
400.0V |
100mV |
||
|
1000V |
1V |
± (1.5%rdg + 10dgt) |
|
|
交流电压
|
400.0mV |
0.1mV |
50Hz~400Hz ±(1.0%rdg + 10dgt) ±(2.0%rdg + 10dgt) |
|
4.000V |
1mV |
||
|
40.00V |
10mV |
||
|
400.0V |
100mV |
||
|
750V |
1V |
± (1.5%rdg + 10dgt) （50Hz~400Hz） |
|
|
直流电流 |
40.00/400.0mA |
10µA /100µA |
±(1.2%rdg + 10dgt) |
|
4.000/20.00A |
1mA /10mA |
||
|
交流电流 |
40.00/400.0mA |
10µA /100µA |
±(1.5%rdg + 10dgt) |
|
4.000/20.00A |
1mA /10mA |
||
|
电阻 |
400.0W |
0.1 ? |
±(1.0%rdg + 5dgt) |
|
4.000kW |
1 ? |
||
|
40.00kW |
10 ? |
||
|
400.0kW |
100 ? |
||
|
4.000MW |
1kW |
||
|
40.00MW |
10kW |
± (3.0%rdg + 5dgt) |
|
|
电容 |
51.20nF |
1pF |
± (2%rdg + 10dgt) |
|
512.0nF |
10pF |
± (1%rdg + 3dgt) |
|
|
5.120μF |
100pF |
± (1%rdg + 3dgt) |
|
|
51.20μF |
1nF |
± (1.5%rdg + 3dgt) |
|
|
100.0μF |
10nF |
± (5%rdg + 3dgt) |
|
|
频率 |
5.12Hz ~ 10kHz |
0.1Hz ~ 10Hz |
± (1.0%rdg + 5dgt)，(信号幅度不小于1Vp-p,AC V或 20mA RMS, AC A) |
|
占空比 |
0.1~99.9% (AC 1Vp-p) |
||
|
二极管测试 |
开路电压约1.5 V，最大测试电流约1.5mA |
||
|
通断测试 |
判断电阻：约30? |
||
|
自动量程切换 |
可以应用于各测量功能 |
||
|
量程溢出提示 |
“O. L” (Over load) |
||
|
万用表测量速率 |
2.5 次/秒 |
||
|
动态数据窗口 |
主显示保持后继续动态刷新实际测量数据 |
||
|
dB (-80~+80dB)参考阻抗 |
2, 3, 8, 16, 50, 75, 93, 110, 125, 135, 150, 300, 600, 900, 1000, 1200 ? |
||
|
保险丝规格 |
Φ5×20，0.5A/250V Φ10×38，20A/500V |
||
所有量程不确定度表示为：±（a% 读数+ 字数）。校正期一年，到期需要调整，参见售后服务章节。保证不确定度环境条件为：23°C±5°C、<75%RH。
显示符号及图标
|
A |
安培 |
AC ~ |
交流 |
|
AUTO |
自动量程/自动扫描/自动设置 |
AVG, avg |
平均值 |
|
ADP |
温度/HFE/晶振/外接钳头测量模式 |
COM |
测量参考端（在输入参考端插座附近） |
|
COM |
通信（在相关按钮附近） |
CURS |
游标 |
|
dB |
分贝（交流电平） |
DC |
直流 |
|
div |
分度（示波器模式） |
DUTY |
占空比 |
|
ERASE |
记录删除 |
EXIT |
退出当前的状态或选单 |
|
F |
法拉（电容单位） |
hFE |
三极管放大倍数 |
|
HOLD |
数据/波形保持 |
Hz |
赫兹（频率单位） |
|
Jx |
晶振测量插座（32kHz~10MHz） |
LEVEL |
触发电平 |
|
LEFT |
选择左游标 |
LOWER |
选择下游标 |
|
MANUA |
手动量程选择 |
MAX |
最大值 |
|
mA |
毫安 |
mF |
毫法（电容单位） |
|
MIN |
最小值 |
ms |
毫秒 |
|
mS |
毫西门子（电导单位） |
mV |
毫伏 |
|
NORM |
正常触发方式 |
nF |
纳法（电容单位） |
|
nS |
纳西门子（电导单位） |
P-H |
峰值保持 |
|
POS |
（水平/垂直）位置 |
RANGE |
手动量程选择 |
|
READ |
读出存储器中的波形/数据 |
READY |
准备就绪，等待触发 |
|
REL |
相对值 |
RESET |
复位或位置回中 |
|
Restore |
恢复原有设置 |
RIGHT |
选择右游标 |
|
USB |
USB接口启用 |
RUN |
以MIN/MAX模式进行记录 |
|
S |
西门子（电导单位） |
SAVE |
将当前信号存放到存储器中 |
|
SETUP |
设置 |
Single |
单次波形 |
|
STOP |
“MIN/MAX”功能的暂停 |
TEMP |
温度测量°C摄氏/°F华氏 |
|
TIME |
时间，时基 |
TRIG |
扫描触发 |
|
UPPER |
选择上游标 |
V |
伏特 |
|
VOLT |
电压，输入灵敏度 |
mF |
微法（电容单位） |
|
ms |
微秒 |
mS |
微西门子（电导单位） |
|
W |
欧姆（电阻单位） |
DV |
电压差 |
|
Dt |
信号时间差宽度 |
p q |
选项调节或游标（上/下）移动 |
|
t u |
选项调节或游标（左/右）移动 |
|
电池剩余电量 |
|
|
触发斜率（上升沿/下降沿） |
|
讯响，通断测试 |
|
|
AC适配器连接 |
|
二极管 |
|
|
启用PC通信功能 |
|
电源开关和自动关机前1分钟提示符号 |
|
|
外接钳头测量 |
|
安全警告（伤害性或极限电压，电流提示） |
仪表的成套与选件
仪表的成套
ET310A主机一台、双注塑表笔一付、6V电源适配器一个、牛津包一个、产品手册一本。
选件；ADP附件一个（温度/三极管hFE /晶振）、USB接口连接线一条、光盘一张（内含软件安装说明）、
