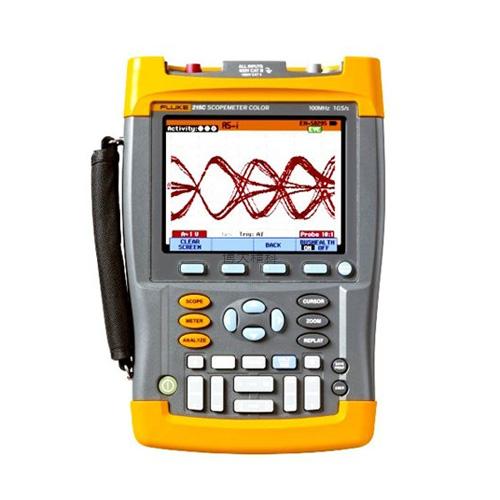

产品名称：Fluke 215C 彩色示波表,示波器
产品品牌：美国福禄克
产品备注：价格面议
产品概述：
Fluke 225C–具有工业总线健康测试功能的彩色示波表基于199C彩色示波表，225C已经提供了这些仪表的全部功能，还可为各种工业总线系统提供功能强大的测试能力。当在总线健康测试模式中时，这些示波表自动分析通过总线的电气信号，并将参数与该类型总线的工业标准中描述的标准数值相比较。此外，用户还可以选择“眼图”显示以目视检查总体信号质量。基于与合适的工业标准或用户设定参考值的比较，自动将参数评级为“良好”、“弱” 或“差”。每个测量参数与一段时间后测量的瞬时值、最小和最大统计数值一起显示。还显示使用的参考值，使用户可以更为轻松地掌握系统的运行状态。根据相关工业标准的要求，测试参数包括信号振幅、偏压、上升和下降时间、抖动和噪声级（带内噪声以及带外噪声）。
产品特性：

Fluke 225C是维护专家处理工业总线和网络以及一般电子元件的首选仪表。您可以验证总线和网络的电气完整性，执行“物理层测试”和轻松、快速地获取解决方案。

基于200MHz或100MHz 190C系列彩色示波表，这些仪表可以提供190C系列中可以找到的所有功能，还增加了总线健康测试功能。

总线健康测试
总线健康测试分析工业总线或网路上的电气信号，为每个相关的参数提供明确的“良好”、“弱”或“差”验证标记，并显示在实际测量值旁。基于选择的总线类型将测量值与标准值相比较，如果您需要不同的公差，您还可以设置您的个人参考值。

电气信号参数的自动分析和验证

支持所有常见的总线类型
225C示波表不仅仅是支持一个或两个总线系统，而是支持所有常见的工业总线。单个仪表可以覆盖从低速AS-i和CAN到基于高速以太网100Base-T的系统。简单的菜单结构允许选择主要的总线类型，如果可用，还易于选择子菜单中列出的子类型。然后，根据做出的选择，设置测试参数和参考值。

支持所有常见的总线类型，并可通过简单的菜单结构访问这些总线类型

宽大的彩色显示屏
225C 配备宽大的彩色显示屏，可以显示验证的单独参数、实际测量值、一段时间内记录的最小值和最大值以及用于验证的参考值。参数选择与总线类型选择不同，可能包括偏压、信号高电平和低电平、上升和下降时间、带内和带外噪声级、抖动、脉冲宽度、波特率和噪声级等等。 活动指示器显示正在进行数据传输，它们停止闪烁，正在进行的通信将停止。

建立测试连接
大屏幕还提供支持的每种总线类型的接线信息，指导用户建立测试连接。225C带有一套分线适配器，可以连接常用连接系统M12、DB-9和RJ-45的信号线和插针。

在屏幕上，“帮助”信息包括建立测试连接的视觉引导。独立隔离的225C输入通道支持在总线系统上真实地执行微差测量。

带有DB-9连接器的BHT190分线适配器可以连接连接系统的所有单独电缆和插针。

眼图模式
Fluke 225C可以在电气信号沿着网络传输时验证信号质量，无需查看数据内容。它们查找如不正确的电缆连接、不良触点、不正确的接地和丢失或多余的终端器等错误。在眼图模式中，通过连续的信号传输建立波形显示，使用范围的用户可选择的持久模式，为您提供总体信号质量、噪声级和信号抖动的可见指示。

眼图模式允许目视检查信号质量

独立隔离的浮动输入通道
由于采用独立隔离的输入通道和浮动输入，示波表可以从平衡的2线系统（如RS-485和CAN）真实地执行浮动微差测量，提供共模干扰和噪声的高度抑制。可以连接一个输入通道来测量两根信号线之间的电压，连接另一个输入通道来同时独立测量共模接地电压。这样，您还可以测量通过100Base-T以太网绞线传输的信号。

隔离的浮动通道提供较高的共模噪声抗扰度，允许直接在平衡的双线系统（包括以太网100Base-T）上直接测量。

Fluke 225C与其他示波表的对比
所有示波表均允许您在电气系统或电缆上执行基本电气测试（如铜电阻和隔离测试）。225C提供更为广泛的工业总线信号分析能力。由于采用隔离的通道结构，225C为共模噪声和干扰提供非常好的抗扰度，可以单独测量共模电压。另外，225C测量速度较高，可为您提供190C系列相关的所有测量能力。

除了总线健康测试功能之外，225C还具备199C彩色示波表的全部功能。
产品规格：

型号配件：
