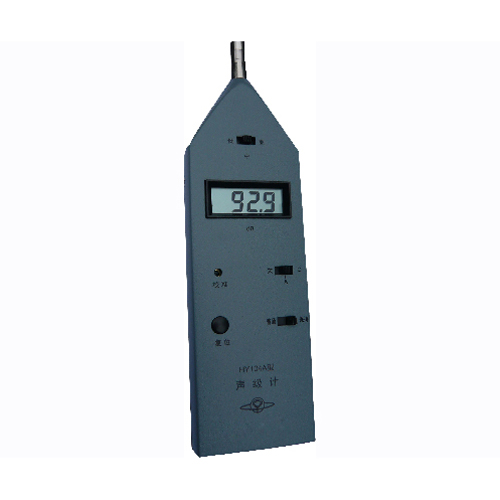

产品名称：HY104A 数字声级计

◆
产品准确度：1.0db
◆
1 主要用途及适用范围
    HY104 型数字式声级计是设计用于测量指数计权平均声级的常规声级计，是一种应用范围广泛的便携式噪声测量仪器，其性能符合最新的国家标准GB/T 3785.1－2010《电声学声级计第1 部分：规范》和国际标准IEC 61672-1:2002 对2 级X 类声级计的要求，它适用于机电产品噪声、环境噪声、交通噪声、作业场所噪声等的现场测量。
    HY104 型声级计采用预极化背极驻极体电容传声器、高性能运算放大器及大规模数字集成电路等先进元器件，具有动态范围宽、性能稳定、操作简便等优点。它采用了数字式读出器，在总量程范围内均具有0.1 dB 的分辩力，并可完全消除读数误差。声级计采用电池供电，结构设计小巧坚固，特别适用于现场使用和随身携带。
    HY104 型声级计具有A 频率计权、C 频率计权和F 时间计权特性及最大值保持功能。同时还设有交、直流输出插孔，可输出直流对数信号和交流线性信号。它设有过载指示和欠量限指示以帮助正确选用仪器的级量程。

    根据输出所使用的电池、可否在前置放大器和仪器本体之间加接延伸电缆等，HY104 型声级计有各种不同的配置。HY104 的配置经标注在其型号后面的配置代号加以区别，配置代号为一位汉语拼音字母。
HY104 型声级计的各种配置情况见下表。

2 主要规格及技术参数
a) 适用标准
?? GB/T 3785.1－2010/IEC 61672-1:2002《电声学声级计第1 部分：规范》；
?? GB/T 3785.2－2010/IEC 61672-2:2003《电声学声级计第2 部分：型式评价试验》。
b) 性能等级
   2 级。
c) 电磁场辐射及抗扰度分类
   X 类。
d) 频率计权
   A 计权、C 计权。
e) 时间计权
   F（快响应）。
f) 标称工作模式
   不带防风罩及防尘罩；
   传声器直接安装于声级计上；
g) 参考环境条件
   声级计在以下环境条件下符合技术要求：
?? 空气温度：23 ℃；
?? 相对湿度：50 %；
?? 静压：101.325 kPa。
h) 工作环境条件
?? 空气温度：0℃～40℃；
?? 相对湿度：25％～90％；
?? 静压：65 kPa～108 kPa；
?? 周围无强烈的机械振动、冲击、强电磁场和腐蚀性气体存在。
i) 传声器类型
   HY205 型预极化（背极驻极体）电容式测量传声器，自由场型频率响应，标称直径12.7 mm，声压灵敏度为50 mV/Pa（声压灵敏度级为-26 dB，基准为1 V），传声器极头电容量约15 pF。
   传声器的参考点为振膜的几何中心。
j) 检波指示器
   真有效值检波器，动态范围60 dB。
   三位半液晶显示器（LCD），分辩力为0.1 dB，数据更新时间为1 s。具有过载、欠量限、电池电压低落等告警标志。
   “最大值保持”衰减速率不大于0.1 dB/s。
k) 1 kHz 频率上的测量范围
   总测量范围为30 dB(A)～130 dB(A)和40 dB(C)～130 dB(C)，分为三档：
?? 低：30 dB(A)～90 dB(A)，40 dB(C)～90 dB(C)；
?? 中：50 dB(A)～110 dB(A)，50 dB(C)～110 dB(C)；
?? 高：70 dB(A)～130 dB(A)，70 dB(C)～130 dB(C)。
l) 指向性
   HY104 型声级计在1 kHz、2 kHz、4 kHz 和8 kHz 的指向性见图

产品说明：
m) 电源
?? HY104 和HY104B 采用2 节6F22 型9 V 叠层电池供电，在参考环境条件下电池寿命不小于
16 h，最大工作电流不大于15 mA。
?? HY104A 和HY104C 采用4 节R6 型（5 号）电池供电，在参考环境条件下电池寿命不小于
18 h，最大工作电流不大于40 mA。
   HY104A 和HY104C 可通过外接电源插孔从外部输入直流5 V 的电压，（外接电源应能输出大于
100 mA 电流，纹波系数不大于5％）。
n) 校准检验频率
   1 kHz。
o) 使用风罩的影响
   在重要的频率范围内不大于0.5 dB。
p) 参考方向
   正对前端入射（0°入射）。
q) 参考级量程
   中档。
r) 参考声压级
   94 dB，基准声压为20 μPa。
s) 预热时间
   60 s。
t) 自生噪声级
   在参考环境条件下的自生噪声级不大于：
?? A 计权：25 dB；
?? C 计权：35 dB。
   当声级计的电输入端通过15 pF 的电容短路时，其自生噪声级的期望值不大于以上值。
u) 电输出
   交流线性电压：2.5 V 有效值（对应于每档的上限）
   直流对数电压：
?? HY104 和HY104B：
   30 mV/dB，输出电压与级量程有关，每档均为+300 mV～-1500 mV，对应于每档的上、下限分别为-1500 mV 和+300 mV。
?? HY104A 和HY104C：
   直流对数电压：15 mV/dB，输出电压与级量程无关，在整个测量范围内为525 mV～1950 mV，（即对应于测量范围的上限130 dB 时为1950 mV，下限35 dB 时为525 mV）。
   输出插孔为3.5 mm 双声道耳机插孔，最小负载阻抗10 kΩ。
v) 温度的影响
   在0℃～40℃的工作温度范围内的任何温度上的指示声级与参考温度上的指示声级的差值不超过
±1.0 dB。
w) 湿度的影响
   当相对湿度从25％变化到90％时，指示声级与参考相对湿度时的指示声级的差值不超过±1.0 dB。
x) 可能引起声级计永久性损坏的温度、湿度极限值
?? 温度：-20℃和+60℃；
?? 相对湿度：95％。
y) 声压响应与自由场响应的调整数据
   通过声校准器产生的声压响应或用静电激励器产生的模拟声压响应，可通过下表的调整数据得到等效的自由场响应。

z) 供试验用取代传声器的电阻抗（供试验用）
   15 pF 串联10Ω。
aa) 可施加于传声器上的最高声压级
   146 dB。
ab) 可施加于电输入端的最大峰峰值电压
   15 V。
ac) 声级计性能符合规范要求的电源电压范围
?? 使用5 号电池时为4 V～6 V；
?? 使用6F22 型电池时为7 V～10 V。
ad) 外形尺寸（长×宽×厚）
?? HY104 和HY104A：256 mm×74 mm×25 mm；
?? HY104B 和HY104C：276 mm×74 mm×25 mm。
ae) 重量
   不超过500 g（包括电池，不包括延伸电缆）。
