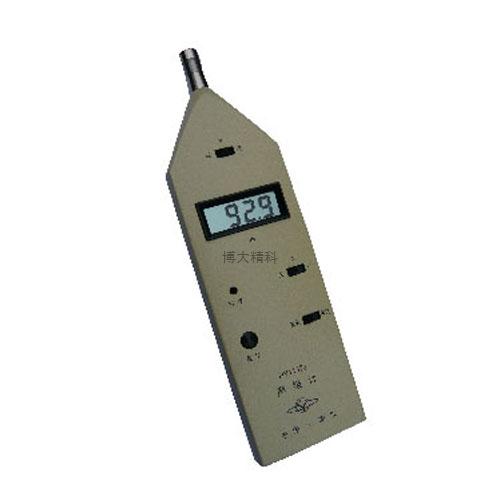

产品名称：HY114 数字声级计

◆
1 主要用途及适用范围

    HY114 型数字式声级计是设计用于测量噪声的频率计权声压级的仪器，它可在仪器的显示器上显示被测噪声的A 频率计权声压级和C 频率计权声压级，它具有数字输出接口，可将测量数据下载到与之相连的计算机，也可由计算机控制HY114。
    HY114 型数字式声级计符合国家标准GB/T 3785.1－2001 和国际标准IEC 61672-1:2002《电声学声级计第1 部分：规范》对2 级X 类声级计的要求，适用于机器噪声、环境噪声、交通噪声、作业场所噪声的测量，特别适合于汽车噪声的在线检测和噪声数据的采集。
    HY114 型数字式声级计最先是应车辆安全检测线上实现计算机检测的要求特别设计的，它通过内部的计算机最小系统计算和处理测量数据，具有的RS232 串行接口可将声级数据送至计算机。因此，它与外部计算机配合使用时，可用作噪声数据采集器。
    如用户要求，HY114 的前置放大器也可制造为可抽取式的，这样便可在传声器前置放大器与声级计本体之间加接长达数十米的延伸电缆，这为远距离测量提供了条件。此时，将在HY114 的型号后面加注配置代号A。
    注：HY114A 及其延伸电缆需特别订货。
    HY114 型声级计采用背极驻极体电容传声器、高性能运算放大器及大规模数字集成电路等先进元器件，具有动态范围宽、性能稳定、操作简便等优点。它采用了数字式读出器，在全量程范围内均具有0.1 dB 的分辨力，并可完全消除读数误差。仪器结构设计小巧坚固，特别适用于现场使用和随身携带。
    HY114 型声级计的线性范围为60 dB，具有A、C 频率计权和F 时间计权（快响应）以及最大值保持功能。

◆
2 主要规格及技术参数

a) 性能等级
   GB/T 3785.1－2011 / IEC 61672-1:2002 规定的2 级。
b) 电磁场辐射及抗扰度
   GB/T 3785.1－2011 / IEC 61672-1:2002 规定的X 类。
c) 频率计权
   A 计权、C 计权。
d) 时间计权
   F（快响应）。
e) 标称工作模式
   标称工作模式为不带防风罩及防尘罩，传声器直接安装于声级计上。
f) 正常工作条件
   ——空气温度：0℃～40℃；
   ——相对湿度：25 %～90 %；
   ——静压：65 kPa～108 kPa。
g) 参考环境条件
   ——空气温度：23℃；
   ——相对湿度：50 %；
   ——静压：101.325 kPa。
   ——周围无强烈的机械振动、冲击、强电磁场和腐蚀性气体存在。
h) 传声器类型
    HY205 型预极化（背极驻极体）电容式测量传声器，自由场型频率响应，标称直径12.7 mm，标称声压灵敏度为50 mV/Pa（标称声压灵敏度级为-26 dB，基准为1 V），传声器极头电容量约15 pF。
i) 检波指示器
   真有效值检波器，动态范围60 dB。
   三位半液晶显示器，分辨力为0.1 dB，数据更新时间0.5 s。具有过载、欠量限、电压低落和最大值保持标志。
j) 1 kHz 频率上的测量范围
   A 计权声压级为35 dB～130 dB，分为三个级量程：
    低：35 dB～90 dB；
    中：50 dB～110 dB；
    高：70 dB～130 dB。
   C 计权声压级为45 dB～130 dB，分为三个级量程：
    低：45 dB～90 dB；
    中：50 dB～110 dB；
    高：70 dB～130 dB。
k) 指向性

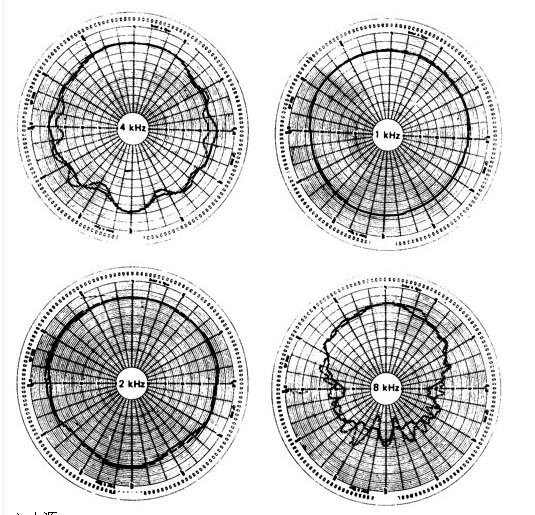

   HY114 型声级计在1 kHz、2 kHz、4 kHz 和8 kHz 的指向性见下图。

◆
产品说明：
l) 电源
   采用4 节R6 型（5 号）电池供电，在参考环境条件下，电池寿命不小于16 h，最大工作电流不大于70 mA。
   由额定值为5 V 的HY9214 型直流稳压电源供电，外部电源通过电源插口接入，电源电压在4.5V 至5.5 V 范围内变动时，声级计可正常工作。电源的输出电流不小于100 mA。纹波系数不
大于5％。
   当电源电压低于4.5 V 时，显示器上出现电压低落标志。
m) 校准检查频率
   1 kHz。
n) 用于检查和校准声级计的声校准器型号
   HY603 型或其它适用于12.7 mm 传声器的声校准器。
o) 使用防风罩的影响
   在重要的频率范围内不大于0.5 dB。
p) 参考方向
   沿传声器主轴方向入射（0°入射）。
q) 参考级量程：
   中档（50 dB～110 dB）。
r) 参考声压级
   94 dB。
s) 预热时间
   2 min。
t) 自生噪声级
   在参考环境条件下的自生噪声级不大于30 dB（A 计权）和40 dB（C 计权）；
   当声级计的电输入端通过15 pF 的电容短路时，其自生噪声级的期望值不大于以上值。
u) 数字输出
   RS232 串行通讯口，输出ASCⅡ码，波特率为300 baud，如特别要求，也可在出厂时设置为
9600 baud.
   输出插孔为3.5mm 双声道耳机插孔。
v) 温度的影响
   在0℃～40℃的工作温度范围内的任何温度上的指示声级与参考温度上的指示声级的差值不
超过±1.0 dB。
w) 湿度的影响
   当相对湿度从25％变化到90％时，指示声级与参考相对湿度时的指示声级的差值不超过±1.0dB。
x) 可能引起声级计永久性损坏的温度、湿度极限值
   ——温度：-20℃、+60℃；
   ——相对湿度：95％。
y) 声压响应与自由场响应的调整数据
   对声校准器产生的声压响应或对静电激励器产生的模拟声压响应，可通过下表调整数据得到等效的自由场响应。

z) 供试验用以取代传声器的电阻抗
   15 pF 串联10 Ω。
aa) 可施加于传声器上的最高声压级
   146 dB。
ab) 可施加于电输入端的最大峰峰值电压
   15 V。
ac) 声级计性能符合规范要求的电源电压范围
   使用5 号电池时为4.5 V～6.5 V。
ad) 外形尺寸（长×宽×厚）
   HY114 ：256 mm×74 mm×25 mm
   HY114A ：276 mm×74 mm×25 mm
ae) 重量
   HY114 ：约480 g
   HY114A ：约500 g（不包括延伸电缆）。
