产品库存号：
- 产品库存号：LD-80
- 产品库存号：LD-80

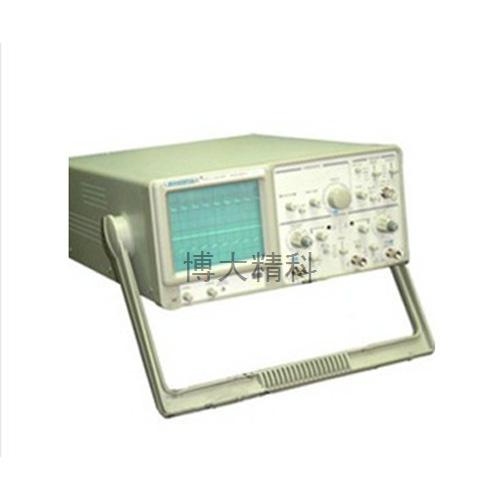

产品名称：LMOS620 示波器20MHz
★
<特点>
·高亮度及高加速电压CRT、分辨高
·交替触发功能可以观察两个频率不同的信号波形
·电视信号同步功能
·当设定在X-Y位置时，该仪器可作为X-Y示波器，
·CH1为水平轴，CH2为垂直轴
★
<参数>
|
型号 |
LMOS620 |
|
[垂直部份] |
|
|
输入灵敏度 |
5mV～5V/DIV,按 |
|
精度(微调灵敏度) |
≤±3%(10℃～35℃),(1/2.5或小于面板指示刻度) |
|
频宽 |
DC～20MHz,交流耦合:小于10Hz |
|
上升时间 |
约17.5nS |
|
输入阻抗 |
约1MΩ/25pF |
|
DC平衡移动 |
5mV～5V/DIV:±0.5DIV |
|
线性 |
当波形在格子中心垂直移动时（2DIV）幅度变化〈±0.1DIV |
|
垂直模式 |
CH1：通道1，CH2：通道2，DUAL：通道1与通道2同时显示 |
|
ADD：通道1与通道2做代数相加 |
|
|
最大输入电压 |
300V峰值（AC：频率≤1KHz） |
|
[水平部份] |
|
|
扫描时间 |
0.2μSec～0.5Sec/DIV,按 |
|
精度(微调) |
≤±3%(10℃～35℃),≤1/2.5面板指示刻度 |
|
扫描扩展 |
10倍 |
|
×10MAG扫描时间精度 |
±5﹪(20nSec～50nSec未校正) |
|
线性 |
±5﹪，×10MAG：±10﹪（0.2S～1μS） |
|
由×10MAG引起的位移 |
在CRT中心小于2DIV |
|
[触发] |
|
|
触发信号源 |
CH1，CH2，LINE，EXT |
|
耦合 |
AC：20Hz～20MHz |
|
模式信号，输入阻抗， |
约1MΩ/25pF，300V（DC+AC峰值） |
|
最大输入电压 |
AC频率不大于1KHz |
|
触发模式 |
AUTO：自动 |
|
NORM：常态 |
|
|
电视场：观察一场电视信号时 |
|
|
电视行：观察一行电视信号时 |
|
|
[X-Y模式] |
|
|
灵敏度 |
同垂直轴 |
|
频宽 |
DC～500KHz |
|
X-Y相位差 |
小于或等于3°（DC～50KHz间） |
