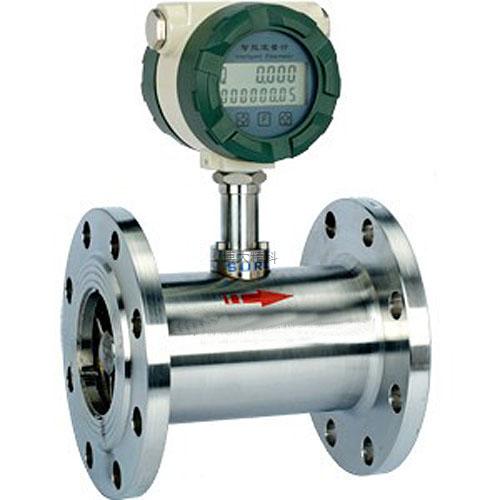

产品名称：LWGY-25 涡轮流量计

相关说明：

一、慨述

LWY型液体涡轮流量计由涡轮流量传感器与接收电脉冲信号的智能显示仪表组成。用来测量封闭管道中低粘度液体的瞬时体积流量和总量，在石油、化工、冶金、航空和科研等部门获得广泛应用。LWY型液体涡轮流量传感器由涡轮本体和前置放大器组成。显示仪表采用我公司研制生产的SMIT-E-Y01型智能流量积算仪。本流量计执行国家JG198-94检定规程和Q/12KF3989-2001 LWY系列涡轮流量计企业标准。

二、工作原理

传感器的工作基于力矩平衡原理，当液体流经传感器时，在特殊结构整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，在加速流体作用下，叶轮产生转动力矩，在克服摩擦力矩和流体阻力后，涡轮开始旋转，在一定流量范围内，涡轮的转速与流量体积流量成正比。叶轮旋转切割磁力线，周期地改变线圈中的磁通量，使线圈两端感应与流体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后送入流量积算仪（A）进行运算处理，并就地显示于LCD上。

三、技术性能

◆公称通径(mm)：25
◆流量范围（m³/h）：1-10
◆被测液体温度（℃）：-15 ~ +70
◆公称压力Mpa：1.6
