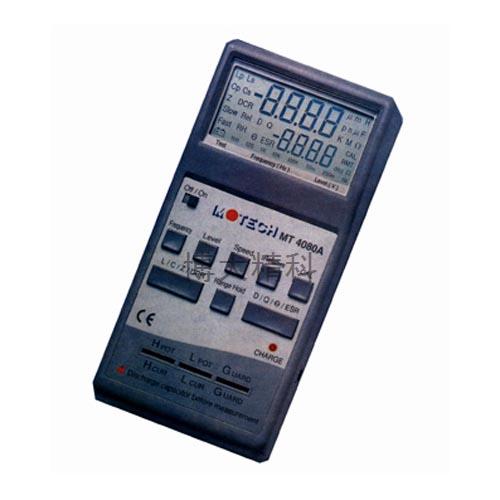

产品名称：MT4080D 手持式LCR电桥
MT4080A： 100Hz to 100KHz
MT4080D： 100Hz to 10KHz
MT4080A MT4080D产品特征：
世界首创的100KHz手持式电桥
可测量：
阻抗Z、电感L、电容C
直流电阻DCR、等效串连电阻ESR
损耗因数D、品质因数Q、相位角度
MT4080A MT4080D规格：
功能
Z：阻抗（绝对值）
L：电感
C：电容
DCR：电流电阻
ESR：等效串联电阻
D：损耗因数
Q：品质因数
θ：相位角度
综合：
|
DCR |
Z |
Ls,Cs |
Lp,Cp |
|
|
θ |
D,Q,ESR |
D,Q |
自动换档及档位保留
相对模式
Cal：开路/短路校正
RS232C：
连接方式：USB
流程控制：XON/XOFF
测试信号
频率：100Hz，120Hz，1KHz，10KHz，100KHz（MT4080A only）
精度：±0.3％
测试电平：1Vrms0.25Vrms，0.05Vrms，1Vdc（for DCR）
输出阻抗：100Ω，±0.3％
显示范围：
|
参数 |
范围 |
|
Z |
0.001Ω to 9999MΩ |
|
L |
0.001μH to 9999H |
|
C |
0.001PF to 9999F |
|
DCR |
0.001Ω to 9999MΩ |
|
ESR |
0.001 to 9999Ω |
|
D |
0.001 to 9999 |
|
Q |
0.001 to 9999 |
|
θ |
-90 to 90 |
IZI,L,C,and ESR 精度(Ae)
|
频率 |
范围 |
20MΩ～10MΩ |
10MΩ～1MΩ |
1MΩ～100KΩ |
100KΩ～10Ω |
10Ω～1Ω |
1Ω～0.1Ω |
备注 |
|
DCR |
5％±20 |
2％±10 |
0.5％±3 |
0.3％±3 |
0.5％±5 |
2％± |
|
|
|
100/120Hz |
1％±10 |
|||||||
|
1KHz |
2％±10 |
2％±5 |
0.5％±3 |
|||||
|
10KHz |
5％±10 |
|||||||
|
100KHz（MT4080A only） |
||||||||
IZI,L,C，和ESR之精度在DX≦0.1时有效
D精度：
D的精度De为：De＝±Ae/100 （当Dx值>0.1,则De须乘以（1＋Dx）
Q值精度：
Q的精度Qe为：Qe＝±Qx2·De/1±Qx·De 其中：Qx即所测之Q值，De为相对于D之精度
相位角（θ）精度
θe=180/π·Ae/100[deg]
测量速度：
快速（Fast）：4.5次/秒
慢速（Slow）：2.5次/秒
一般规格：
温度：0℃～4℃（操作时）
-20℃～70℃(储存时)
相对湿度：0～85％
电池规格：Ni-Mh or Alkaline (2xAA size)
电池充电：约150mA定电流
电池用电时间：约2.5小时
交流电源：110V/220VAC,60/50Hz之时配器
低电量显示：低于2.1V
尺寸：6.9〞×3.4〞×1.9〞（L×W×H）
(174mm×86mm×48mm)
重量：470g
选配件：
1）TL08A（SMD）：元件测试夹具
2）TL08B（4线）：四线测试夹具
3）TL08C：K式测试夹具
