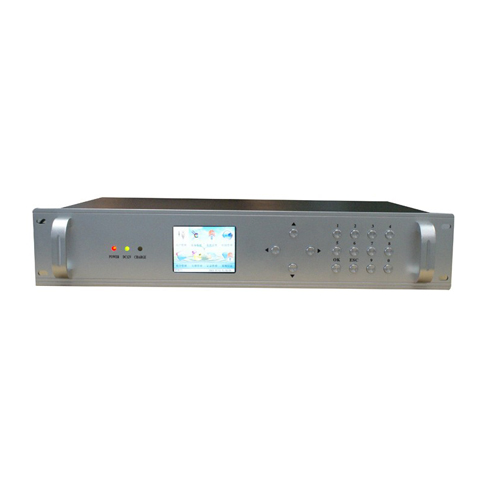

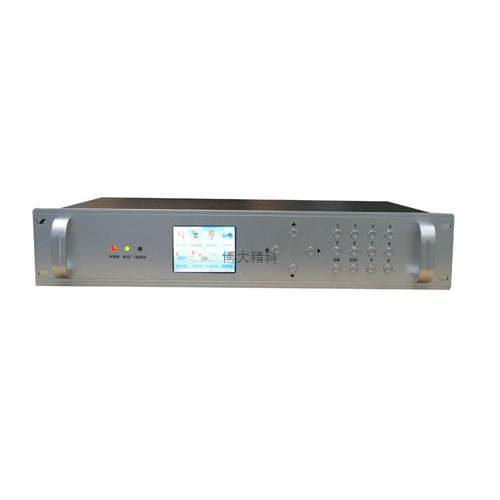

产品名称：OTS 网络指纹门禁服务器

◆
产品简介：
门禁管理系统是新型现代化的安全管理系统，主要用于管理重要部门出入口，是实现安全防范管理的最佳管理系统。该管理系统广泛适用于银行、宾馆、机房、军械库、机要室、办公间、智能化小区、工厂等。
门禁管理系统一般分为独立型和联网型。联网型门禁管理系统通讯方式常见有RS-232、RS485、CAN和TCP/IP。采用TCP/IP通讯方式的联网型门禁管理系统简称为TCP/IP门禁系统，OTW网络门禁系统就是属于TCP/IP门禁系统。它主要由门禁监控平台（软件）、门禁服务器（硬件）、门控器（硬件）、读卡终端（或指纹终端）、电锁等几部分组成。
门禁监控平台是若干台连接到网络的PC机，通过局域网或广域网与门禁服务器通讯。管理人员只须通过运行在管理工作站上的门禁管理软件就可远程监控各门禁服务器和门控制器的状况。可实现各种管理功能，如添加/删除用户、查看出入记录、开/关门和实时监测各门的状态等。
门禁服务器功能：一方面接收、执行门禁监控平台的命令和向门禁监控平台报告整个门禁管理系统的状况；另一方面监控各个门控器。门禁服务器与门禁监控平台采用基于以太网的TCP/IP通讯方式，而门禁服务器与门控器采用RS485通讯方式。
门控器主要接收和执行事件服务器命令，执行读卡、控制门锁动作和检测门的状态。
支持在线巡更功能，可以实时监控巡查情况。
◆
服务器技术参数：
【产品型号】 OTS
【管理门数】 最多可以管理32个门禁终端
【时段容量】 最多支持128个开门时段
【组合容量】 200组开门组合
【用户容量】 4000个
【管理记录】 1000条
【出入记录】 80000条
【告警记录】 2000条
【每个用户卡数】 1张
【每个用户密码】 1个
【胁迫密码】 每人可设置1个胁迫密码
【开门时间】 小于2s
【防尾随】 支持
【多人组合开门】 支持
【首卡开门】 支持
【用户编号】 1-999999之间的任意数字
【认证方式】 指纹、密码、ID感应卡
【通讯模式】 RS485,TCP/IP
【使用语言】 简体中文、英文
【液晶显示】 3.5寸TFT彩色液晶显示
【后备电池】 12V 7.2Ah/20HR
◆
门控器技术参数：
【产品型号】 OTC
【工作方式】 脱机，联网
【通讯模式】 RS485
【控制门数】 1道门
【联网数量】 每个门禁服务器最多连接32个门控器
【韦根读卡】 最多可接2个
【指纹读头】 1个
【开门按钮】 1个
【门磁输入】 1路（开关量）
【消防输入】 1路（开关量）
【告警输出】 1路（继电器输出）
【电锁信号】 NO(断电开锁)、COM、NC(上电开锁)；可以给锁直接供电，输出：DC12V,3A
【存储容量】 断线状态下最多可以临时存储1302条数据
【工作电压】 交流220V
【工作电流】 8mA
【外形尺寸】 27cm*16cm*8cm
【工作环境】 温度–20℃～70℃，湿度15～95％
【后备电池】 12V 7.2Ah/20HR
◆
指纹读头技术参数：
【产品型号】 OTW-01
【工作方式】 脱机，联网
【通讯模式】 RS232(和OTC1配套时)、Wiegand 26（和其它设备配套使用）
【指纹容量】 9500枚（最多可登记4000个用户）
【认证方式】 指纹、密码、ID感应卡
【工作电压】 DC9V
【产品尺寸】 105mmX75mmX31mm
◆
系统优势：
通讯技术的发展对门禁管理系统产品的发展影响越来越大，原有的专线系统将不能完全满足用户的需求（如RS485通讯最大传输距离仅为1200米）。随着TCP/IP网络通讯技术的日益普及，其具有技术先进、维护方便、操作方便、数据传输速率高、传输距离远、工程成本低、可靠性和安全性高等优势。因此，TCP/IP网络型门禁管理系统必将成为门禁发展的主流方向。OTW网络门禁系统主要优势如下：
1.采用TCP/IP通讯技术，通讯速度更快，组网更方便
2.充分考虑用户需求，功能实用，使用方便
3.高可靠性设计，保证数据安全
4.开放性的接口，容易升级扩展
◆
功能参数：
 ◆专业的门禁服务器采用NXP ARM7处理器，其稳定及可靠性达到最佳效果
  ◆上行TCP/IP网络通信，下行RS485组网，联网配置方便
  ◆支持多种识别方式：指纹、卡、密码
  ◆每台服务器支持32个终端，管理32个门
  ◆可灵活设置每个用户每个门的开门时段
  ◆专业的门禁功能：支持指纹开门、IC/ID卡开门、按钮开门、时段开门、组合开门，多 门互锁，远程指令开门、防拆报警、火警联动、门长开、实时监控等
  ◆支持多种告警方式：胁迫开门告警、非法开门告警、延时关门告警、火警开门告警、防拆告警
  ◆支持多种前端输入设备：wiegand 26、wiegand 34读卡器、wiegand密码键盘
  ◆大数据量存储：每个门禁服务器可以存储4000个用户，8万条记录，2000条告警记录，1000条操作日志
  ◆门禁数据的实时上报，实时监控
  ◆支持在线巡更
  ◆门禁服务器支持TFT彩色液晶显示，提供图形用户界面，方便用户使用
  ◆看门狗设计，产品更稳定
  ◆指纹算法来源于世界顶级指纹算法提供商SUPREMA；指纹识别快捷准确
◆
系统防雷：
本系统为网络通讯设备，其中涉及TCP/IP通讯和RS485通讯，如果使用室外布线系统，请注意在线路中加入专业的防雷设备，以避免雷击造成的设备损害！
◆

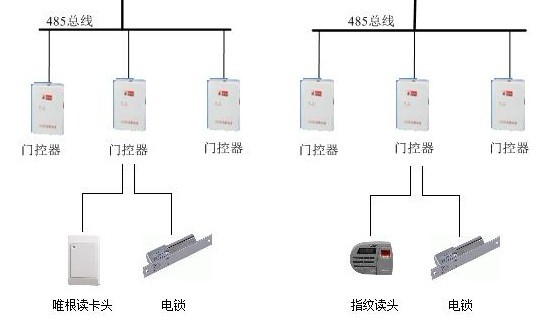

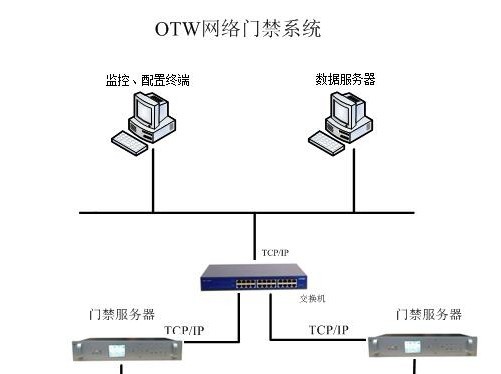

系统联网图：

◆
门控器接线说明：

韦根头接口：可以接两个韦根头一进（2）；一出（1）：

第一组J12五位：（GND、9V、D0(1)、D1(1)、SPK(1)）

第二组J7五位：（GND、9V、D0(2)、D1(2)、SPK(2)）

门锁接口：J4三位：(NC1 COM1 NO1) COM1接地，NC1,NO1输出12V电压信号直接控制门锁

报警器输出接口：J5三位(NC2 COM2 NO2) COM2接地，NC2,NO2输出12V电压信号直接控制报警装置

开门按钮接口：J7两位（PUSH+PUSH-）

门磁接口：J8两位

485通讯接口：两位（485+485-）

防拆开关：两位（S1）

火警联动：两位（J6）接火警报警输出

门禁控制器地址编码法：

地址编码由JP15个跳线帽来决定，地址从低到高编码依次为从1-5个跳线帽来编码，1为低地址5为最高地址。编码法则为二进制编码，插上跳线帽为0，不插为1。如果全0则编码为32，所以地址编码可以1-32，这也是一台服务器可以带的最多门禁控制器的台数。
