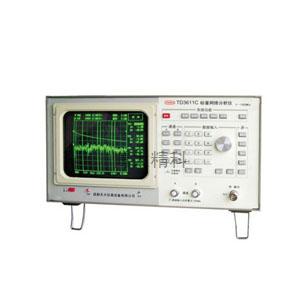

产品名称：TD3611C标量网络分析仪

产品概述：

 TD3611C标量网络分析仪是一种人机对话、使用极其方便，专为广电、通信行业设计的一款高性价比标量网络分析仪。它能快速准确测量RF产品的增益、衰减、频响和回波损耗。是广播电视、通讯领域必备的仪器。可对放大器、同轴电缆、功分器、模块、天线、耦合器、滤波器、隔离器、分支分配器等RF器件进行传输特性和反射特性测量。两个独立的通道可以同时进行传输和反射测量。

产品特点：

1．大屏幕CRT显示……………………………………… 清晰、美观

2．全中文操作、数字显示 ………………………………界面友好

3．8个独立频标, 每次可直接读出4个频标数据…… 方便、实用、快捷

4．直接读出测量曲线的最大值、最小值……………… 快捷、准确

5．每通道4个水平线标  ……………………………… 是否合格一目了然

6．自校准功能 …………………………………………  消除系统误差

7．存贮8组测量曲线…………………………………… 断电后不丢失

8．测量曲线和数据可USB接口打印 ……………………即时归档，保存数据

技术参数：

频率范围: 5～1000MHz

频率分辨率:10KHz

点频准确度:±200KHz

输出功率: +10dBm ～ -29dBm (50Ω);   +8 dBm ~ -29dBm (75Ω)

动态范围：+10 ～ -55dBm

阻抗: 50Ω或75Ω

RF输出接头:N型阴头

结构特性：220mm(高)×425mm(宽)×355mm(长)

重量： 净重11kg

测试附件

检波器:最大输入功率:+20dBm; 测试口回波损耗: < -21dB; 频响:优于±0.5dB

SWR自动测试器:最大输入功率:+27dBm; 方向性: >40dB
