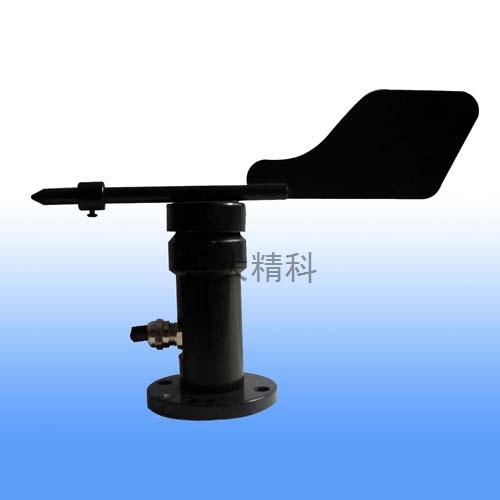

产品名称：TM-fx 风向传感器

产品类别：传感器变送器系列

    TM-fx   风向传感器测量参数

　　※量程：0 ～360°(分16个固定风向值，其中“北”由传感器上的箭头标志标出)

　　※电压信号：0.4 ～ 2.0 V(波动范围±40mV )

　　※电流信号：4 ～ 20 mA(波动范围±0.4mA)

　　※转换公式：风向典型值=(I-4)/1.06666 电压型= (V-0.4)/ 0.106666

　　其中电压型对应表格如下所示：(使用时可通过查表法或直接运算求得风向值)

　　北　　　　　　　　东北偏北　　　　　东北　　　　　　　东北偏东

　　400±40mV　　　50±40mV　　　　613±40mV　　　　720±40mV

　　东　　　　　　　　东南偏东　　　　　东南　　　　　　　东南偏南

　　826±40mV　　　933±40mV　　　1040±40mV　　　1146±40mV

　　南　　　　　　　　西南偏南　　　　　"西南　　　　　　　西南偏西

　　1253±40mV　　　1360±40mV　　　1466±40mV　　　1573±40mV

　　西　　　　　　　　西北偏西　　　　　西北　　　　　　　西北偏北

　　1680±40mV　　　1786±40mV　　　1893±40mV　　　2000±40mV

　　电路参数

　　※工作电压：7～24V(典型值12V)

　　※静态功耗：约 7mA(电压型) 约 10mA(电流型)

　　※响应时间：100mS

　　※刷新间隔：100mS

　　※工作温度范围：-30℃～70℃

　　TM-fx   风向传感器功能特点

　　※体积小巧，携带方便，安装简单

　　※测量精度较高，量程宽，稳定性好

　　※输出信号线性度好，具备较强的抗干扰能力

　　TM-fx   风向传感器适用范围：

　　※该传感器可测量室外环境中的风向，测量分东、西、南、北、东南、西南、西北、东北等十六个方向，具有很高的性价比。该仪器广泛用于环保、气象、农业、林业、水利、建筑、科研及教学等领域。

　　TM-fx   风向传感器外型规格：

　　※外型小巧轻便，美观坚固，便于携带和组装，风向标形状设计合理，对自然界大气风向具有准确的定位作用。
