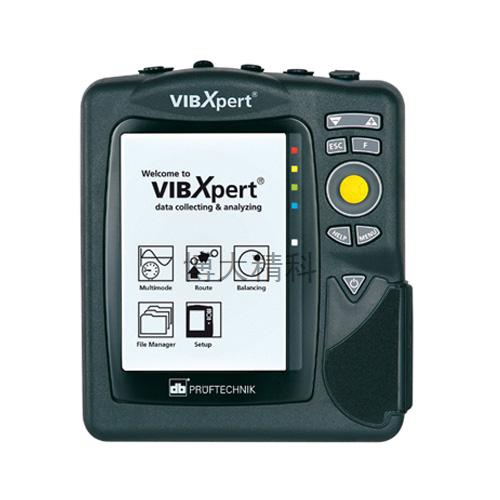

产品名称：VIBXPERT II专家级FFT数据采集及信号分析仪

产品介绍：

产品简介
VIBXPERT是一款高绩效、全功能的单或双通道的FFT数据采集及信号分析仪。它可以应用在众多行业的设备状态监测领域，如电厂，石化，造纸业等。 VIBXPERT可以采集各种现场数据，如振动信号，轴承状态，监测和过程参数等，并可以通过普卢福(PRÜFTECHNIK)的数据分析软件平 OMNITREND软件进一步整合分析。

FFT数据采集及信号分析仪产品特性
超过100,000线的分辨率
同步双通道测量
轻便(1200克)
巨大的存储容量(CF卡)
宽大的背光显示屏
方便的键式操作以及丰富的主题帮助
快速数据获取&现场评估
基于专业经验的人性化设置-对初学者更理想，对专家更得心应手
路径或非路径式数据采集方式
单或双平面动平衡(可选)
可连接几乎所有类型的传感器

FFT数据采集及信号分析仪测量内容
特征通频值(振动，轴承状态，温度，转速)；振动频谱；包络谱；时域波形；阶次分析；倒谱；起停车测试；相位&交叉相位；轴心轨迹；过程参数(如压力)；监测参数(如液面高度)。

FFT数据采集及信号分析仪故障诊断
具备故障频率数据库：特定机器，轴承，齿轮箱，从而可以简化故障诊断过程
多光标功能以便精确数据分析
特征通频值的趋势分析
记录特征通频值和频谱
瀑布图显示

FFT数据采集及信号分析仪硬件设配
针对复杂机器故障诊断的双通道同步测量功能，四个LED指示灯(红-黄-绿-蓝)根据ISO标准显示报警；；内置光线传感器控制键盘板的照明；防水防灰(IP65)-非常适用于有特定要求的环境；坚固耐用的连接(与VIBSCANNER相似)；热电耦连接口；可输出耳机、闪光仪信号；人体工程学设计；宽大的背光显示屏(½ VGA: 480 x 320像素, 16级灰度差)使显示更清晰，全面完整的数据显示；轻便，手持式设计；简便的游戏杆(joy stick)操作；图标式界面；颜色标识的连接口；丰富的主题帮助；多种语言-含中文；便携性-带有背带的便携袋；通过 VIBCODE可实现自动测点识别；简单的密码输入可由单通道升级到双通道-无需额外更换硬件；电源；由最新的锂电池供电，可保证至少8小时的使用；智能式内部充电流程；自动电源管理 (显示 & 时钟 )；数据通讯；网络兼容；可通过USB，以太网和RS232接口与PC连接Linux操作系统。
产品参数
FFT数据采集及信号分析仪测量通道
2 个模拟通道(A & B)，可选：
电压(AC / DC，±30V max.)
电流(AC / DC，±30mA max.)
ICP®信号(2mA，24V max.)
LineDrive 信号(10V，10mA max.)
PT 100(4 & 2 线)
Strain gages(全 & 半桥，5mA)
个模拟通道：温度传感器(NiCrNi)
个数字通道： 1+1 脉冲/转速 (RPM，触发，相位)。脉冲&AC 信号(±26V)
参数-模拟测量通道(A & B)
频率范围 0.5 Hz ～ 40 kHz
动态(测量/总共) 96 dB / 136 dB
采样频率 ≤ 131 kHz / 通道
输出
频闪控制： TTL
信号输出： 用于耳机和信号处理

FFT数据采集及信号分析仪测量范围 / 精度
RPM 10…200000 rpm / ± 1‰ / ± 1 rpm
温度 -50…+1000ºC(NiCrNi)/ ±1% / ±1 ºC
位移* 6000 µm(p-p)/ ±1%
速度* 6000 mm/s(p-p)/ ±1%
加速度* 6000 mm/s2(p-p)/ ±1%
FFT
Fmin 0.5 Hz … 10 Hz，可选择
Fmax 200 Hz… 51.2 kHz，可选择
线 100 … 102400
