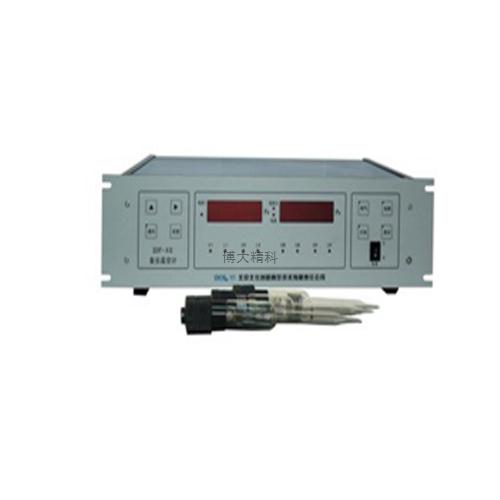

产品名称：ZDF－8Ⅱ数显复合真空计
产品介绍：
ZDF-8Ⅱ型复合真空计采用双路ZJ-52T电阻规管和ZJ-2电离规管进行测量。测量范围为1×105～1.0×10-5Pa。ZDF-8Ⅱ型复合真空计由电阻1来监测系统前级真空度，电阻2与电离同时测量一个真空室压力，电阻2控制电离灯丝的开启与关闭，有效的保护了电离规管。本仪器可根据用户要求加装RS232/RS485串行通讯口、上下限设定继电器控制输出、模拟标准信号输出,实现工业控制的自动化。

产品特点：
□量程较宽，能够连续测量气体和蒸汽的全压力。
□真空粗抽系统的压力测量。
□电阻规管采用经过稳定化处理，热容量极小的热
□各种真空排气系统的压力监测。丝作为真空敏感元件，并具备环境温度自动补偿和
□真空设备及工艺程序控制。
□ 用于实验室，生产车间中真空系统压力的测量。粉尘防护功能，具有量程宽，响应快，抗污染，耐
氧化，漂移小，寿命长，性能稳定等特点。特别适用于粗、低真空测量。
□仪器外形美观，功能齐全，操作简单方便，测量精度高且连续，稳定可靠，易用耐用。具备自诊断功能，人机操作界面友好。

技术参数：
测量范围
电阻：3.0×103Pa～1.0×10-1Pa
电离：1.0×10-1Pa～1.0×10-5Pa
测定点
 电阻规2路、电离规1路
测定精度
 ±30%  电阻部分：（3.0×103Pa～4.0×10-1Pa）
±5%   离子流放大器（1.0×10-1Pa～1.0×10-5Pa）
压力显示
 指数位：1位   系数位：2位
例如： 前面板显示1.0 E-1 Pa 表示真空度读数为1.0×10-1Pa
设定点
 四组或八路继电器输出接点。继电器控制能力：AC220V/3A
设定点的设定值具有掉电保护功能，且可以随时修改。（选用）
输出信号
 0～10V或4～20mA，分段线性化输出。（选用）
通讯接口
 采用RS232或RS485通讯接口，并可进行远距离数据传输。（选用）
使用温度范围
 5℃～35℃
电源
 AC220V ±10%  50HZ ±1HZ
A型：
面板尺寸
 119×440(mm)（径深300mm） -台式
122×480(mm) -装架式
开孔尺寸
 120×441(mm)（径深300mm）
重量
 7.5Kg
标准附属品：
规管
ZJ-52T玻璃规管(接口φ15.5mm)     2支
ZJ-2玻璃规管（接口φ15.5mm）     1支
规管缆线： 5米（可加长）
电源线 1条

选购件： ZJ-52T金属规（φ15.5mm或KF-16接口），ZJ-2裸规（CF-35法兰接口）。
规管缆线：可订制加长缆线5米至100米以内。
