产品库存号：
- 产品库存号：JSKS-19

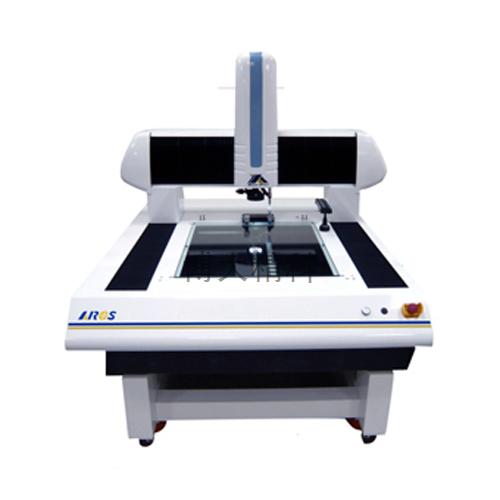

产品名称：博大精科 MAX-4530 大行程多功能全自动光学
★
商城价：咨询
★
产品用途：
快速检测各种复杂、精密零件的轮廓，表面尺寸，角度与位置，特别是精密零部件的微观检测与质量控制，并可用于产品开发、二维抄数等。
★
产品特点：
1、四轴CNC控制，日本精密线性滑轨和滚珠螺杆，搭配日本COOL MUSLE伺服电动马达，全闭回路控制，精密高速高度。
2、德国的先进技术及严谨工艺，与台湾的精密制造技术的完美结合。
3、高精密花岗岩底座、高强度、耐腐蚀、稳定性好。
4、龙门式设计，大幅提高移动速度。
7、鼠标操控CNC功能（如自动灯光调整、全自动对焦、自动倍率切换、自动寻边、自动量测），大幅提高量测效率。
8、美国navitar电动双倍镜头，可全自动连续自动变化倍率。
9、日制SENTECH高分辨率彩色CCD、高清洗度影像效果，拥有高品质的量测画面，确保量测精准。
10、可控4环5区环型表面冷光源及轮廓冷光源，可充分满足各种不同照明需求。
11、精密光学尺，分辨率MA×6272，MA×6090为0.5μm、MA×90120，MA×120150为0.1μm
12、LED智慧环光表面冷光源及LED智慧轮廓冷光源，可充分满足各种不同照明需求。
13、德国制之精密摩擦传动、灵敏可靠、无背隙、并可快速移动。
14、高分辨率彩色CCD、高清洗度影像效果，拥有高品质的量测画面，确保量测精准。
15、搭配SI-901功能强大的全自动量测软件，可自动编程，自动检测。
17、可选配英国Reninshwa接触式探头。
18、整机保修十二个月。
★
技术规格：
|
产品编号 |
MAX-2010 |
MAX-3020 |
MAX-4530 |
||
|
量测行程（X、Y、Z） |
200×100×200mm |
300×200×200mm |
450×300×200mm |
||
|
载物台尺寸 |
355×255mm |
505×355mm |
705×505mm |
||
|
仪器外型尺寸（长、宽、高） |
1070×850×1900mm |
1070×850×1900mm |
1186×1275×1854mm |
||
|
净重 |
432kg |
440kg |
642kg |
||
|
工作台承重 |
20kg |
||||
|
操作方式 |
鼠标或摇杆（选配） |
||||
|
光源 |
3CH环行表面光，超亮轮廓光，同轴光（选配26CH光源系统） |
||||
|
最大移动速度：X、Y |
180mm/sec |
||||
|
最大移动速度：Z |
180mm/sec |
||||
|
放大倍率 |
光学放大：0.7X-4.5X 影像放大：17.5X-112.5X（选配物镜0.5X、2X、5X、10X、20X） |
||||
|
量测软件 |
SI-901CNC多功能影像量测软件（选配SI-901A含Excellon格式，SI-901B含Touch Probe量测功能） |
||||
|
量测分辨率 |
0.5μm |
X、Y为0.1μm、Z为0.5μm |
|||
|
量测精度 |
（3.5+L/100）μm |
（5+L/100）μm |
|||
|
重复精度 |
3.5μm |
5μm |
|||
|
使用环境 |
温度：20±5℃ |
||||
|
电脑配备 |
高性能主机+19寸荧幕 |
||||
|
电源要求 |
1-AC220V-230V，50/60HZ |
||||
