产品库存号：
- 产品库存号：JSKS-23

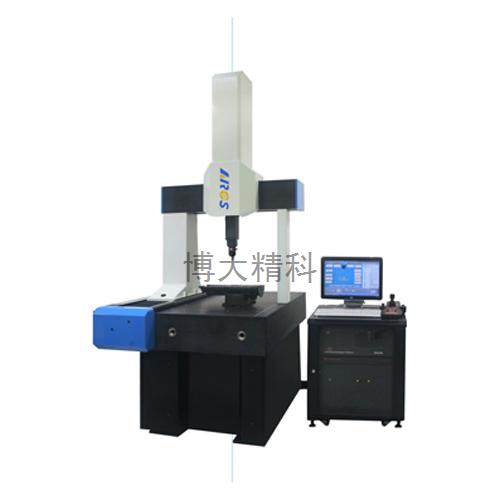

产品名称：博大精科 PMS-564M 三次元座标量测机
★
商城价：咨询
★
产品特点：
1、三轴均采用000级高精度花岗石导轨，使量测仪器具有良好的稳定性。
2、三轴高精度预设计空气轴承，环状配置，全封闭设计，无磨损，提供理想的精度和稳定性。
3、花岗岩结构，降低温度的变化性，有效提供精度及震动阻抗。
4、采用英国Renishaw光学尺，测头及控制器，确保精度及操控的稳定。
5、采用英国Renishaw高品质高精度的测头系统。
6、多种测头系统可选择：
Mh20i手动分度式侧头座/TP20测头
PH10T全自动分度式侧头座/TP20测头
PH10M全自动分度式侧头座/TP20测头/SP25M接触扫描测头
7、日本进口SMC公司高品质气动原件和高精度空气筛检程式，确保测量仪器有效长期和稳定工作
8、美国RationalIDMIS量测软件方便易学，使操作者能轻松完成测量任务
9、Z轴采用气动平衡设计，大幅度提高Z轴的运动特性
10、Renishaw UCC告诉精度自动控制系统，内嵌32位元微处理器，真正实现即时控制；上下位采用光纤通讯，增强了电器抗干扰能力
★
技术规格：
|
型号 |
PMS-564M |
PMS-564C |
PMS-594C |
PMS-685C |
PMS-6125C |
PMS-8106C |
PMS-8156C |
PMS-10128C |
PMS-10188C |
PMS-121510C |
PMS-122540C |
||||||||
|
测量行程/mm |
X轴 |
550 |
500 |
500 |
600 |
600 |
800 |
800 |
1000 |
1000 |
1200 |
1200 |
|||||||
|
Y轴 |
650 |
600 |
900 |
800 |
1200 |
1000 |
1500 |
1200 |
1800 |
1500 |
2500 |
||||||||
|
Z轴 |
450 |
400 |
400 |
500 |
500 |
600 |
600 |
800 |
800 |
1000 |
1000 |
||||||||
|
测量精度/μm |
2.8+L/250 |
3.2+L/250 |
3.2+L/250 |
3.5+L/250 |
4+L/250 |
||||||||||||||
|
探测误差/μmMPEp |
2.8 |
3 |
3.2 |
3.5 |
4 |
||||||||||||||
|
光学尺介些肚/μm |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
||||||||
|
外形尺寸/mm |
长 |
1120 |
1120 |
1120 |
1120 |
1120 |
1450 |
1450 |
1650 |
1650 |
1850 |
1850 |
|||||||
|
宽 |
1470 |
1470 |
1170 |
1170 |
2100 |
2050 |
2550 |
2250 |
2850 |
2600 |
3600 |
||||||||
|
高 |
2400 |
2400 |
2400 |
2600 |
2600 |
2800 |
2800 |
2800 |
3200 |
4200 |
5000 |
||||||||
|
整机重量/kg |
600 |
1000 |
1200 |
1800 |
2200 |
||||||||||||||
|
电源 |
220V 50/60HZ |
||||||||||||||||||
|
温度 |
20℃±2℃ |
||||||||||||||||||
|
湿度 |
40%-70% |
||||||||||||||||||
|
供气压力 |
≥0.55MPa |
||||||||||||||||||
|
压缩空气流量 |
≥120L/min |
||||||||||||||||||
|
测头系统 |
MH20i或PH10T+TP20 |
||||||||||||||||||
|
操作方式 |
手动式 |
自动式 |
|||||||||||||||||
|
量测软件 |
RationalDMIS |
||||||||||||||||||
