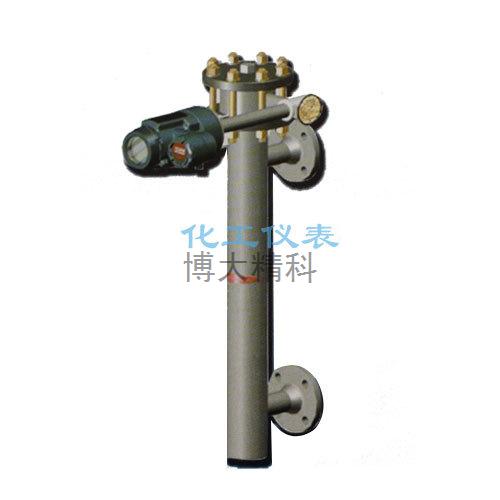

产品名称：博大精科 电动浮筒液位变送器
★
商城价：咨询
★
产品介绍
公司生产的UTD系列电动浮筒液位变送器是连续测量液体液位的物位仪表，广泛应用于石油、化工、电力等具有Ⅱ类A、B、C级T 1～T5具有爆炸性气体行业。UTD系列电动浮筒液位变送器有两种型号，模拟型和智能型。模拟型UTO-0，采用国外多种仪表特长，结合国内具体情况研制而成。仪表可靠性高，抗干扰能力强，智能型UTD一1是采用美国霍尼韦尔公司的先进技术研制而成。变送器由微处理嚣进行信号处理，量程范围调节宽．零点可任意迁移。具有故障自诊断、双向通讯等功能。

★结构原理：

变送器由检测、转换和变送三部分组成。

检测部分：是根据阿基米德定律设计的，当被测液体液位发生变化时，浮筒浸在液体中的体积与浮子成正比。因此，检测出浮筒所受的浮力，也就间接地检测了液位的高度。

转换部分：浮筒浸在液体中受到浮力作用，以扭力管、扭力杆传递，使差动变压器输出相应的电压信号。

变送部分：电路板将输入的电压信号转换放大后，输出标准的4～20mA电流信号。智能型仪表将输入的电压信号经A／D转换送给微处理器，经微处理器运算处理转换成对应的4～20mA模拟信号和用HART协议与DCS主机通讯。

★
主要技术指标：
供电电源：24VDC
输出信号：模拟型4～20mA  智能型4～20mA+HART
负载电阻：≤600Ω
精度等级：1.0级
环境温度：一40～70℃
相对湿度：≤85％
介质比重：0.4～1.4(介质比重差≥0.1)
测量范围：300～2500mm
出线口：M20×1.5内螺纹
公称压力：4.0MPa，6.3MPa，10.0MPa，16.0MPa
公称通径：DN40；DN80
法兰标准：JB／T82.2—94；HG20592-97
防爆标志：diaⅡCT5
材质：浮筒lCrl8Ni9Ti、316L　　外筒 碳钢、ICrl8Ni9Ti、316L
产品标准：GB／T13969-1992
