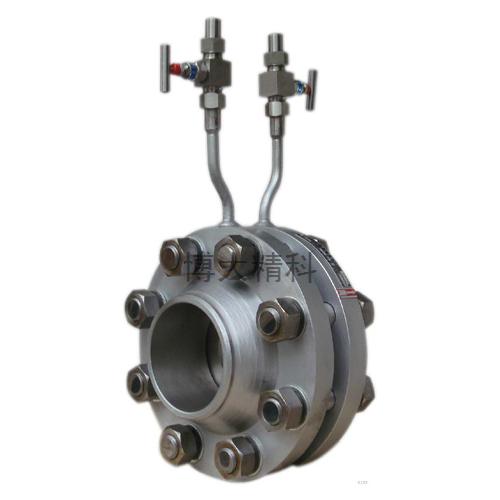

产品名称：博大精科 孔板 流量计
★
商城价：咨询
★
产品介绍
节流装置是差压式流量计的一次装置，它与差压仪表及二次仪表配套使用，可实现对流体流量的测量、记录及控制。其结构简单，安装简便、可靠性高，广泛应用于石油、化工、冶金、电力、轻纺等多个领域。

工作原理
根据封闭管道中流体质量守恒（连续性方程）和能量守恒（伯努利方程）定律得知：如果在充满流体的管道内部装上孔板或喷之类的节流件，则管内流束在流经该节流件时就会造成局部收缩。在收缩处流速增加、静压力降低，因此在节流件前后将产生一定的压力差（差压）。实践证明，在一定条件下，该压力差与流量之间有一定的函数关系。因此，可以通过测量节流件前后的差压来测量流量。

产品组成
节流装置由节流件（如孔板、喷嘴等）、取压装置（如环室）、紧固装置（法兰、螺栓、螺母、垫片等）及其它附件（导压管、截止阀等）组成。
　　1、 节流件：节流装置中使流体流动横截面收缩，以在上下游两侧产生差压的元件。
　　标准节流件包括：角接取压或法兰取压标准孔板，角接取压标准喷嘴，径距取压标准孔板、长径喷嘴，文丘利管（见附录图1—4）
　　非标准节流件包括：/4圆孔板（也称1/4圆喷嘴）、圆缺孔板、双重孔板、锥形入口孔板、长板，还包括端头孔板和限流孔板等（见附录图5—9）
　　2、 取压装置：由于在节流件上下游侧所设取压孔的位置不同，构成不同的取压型式如下：
　　（1） 角接取压：在节流件上下游两侧开出一对或几对管壁取压孔，取压孔贴近节流件的端面，它包括环室式和在法兰上钻孔式（见附录图10—13）
　　（2） 1寸法兰取压：在节流件上下游两侧开出一对或几对管壁取压孔，其轴线分别距节流件上下游侧为1寸（25.4mm）（见附录图14）
　　（3） D和D/2（径距）取压：在节流件上下游两侧开出一对或几对管壁取压孔。上下游取压孔轴线分别位于距节流件上游端面1D和D/2处（D为管道内径）
　　3、紧固装置：用于夹紧节流件的装置。如法兰基螺栓、螺母、垫片等。
　　4、附件：导压管、根部阀门（截止阀等）。

产品型号
YFLJ—A    B — C
A：节流件形式
B标准孔板       　　H1/4圆孔板
P标准喷嘴       　　Q圆缺孔板
C长径喷嘴     　　  S双重孔板
W文丘利管
Z锥形入口孔板       H环室式角接取压
M耐磨孔板              F法兰取压
D端头孔板               Z钻孔式角接取压
T透镜孔板               J D和D/2径距取压
X限流孔板              T特殊取压
B：取压方式          C：公称通径（DN25—DN1400mm）
G  角接取压   如：50表示DN50,1000表示DN1000

主要技术参数
1、测量介质：液体、气体及蒸汽（流体应为亚音速、稳定流和单相介质）。
2、精度等级：0.5级。
3、范围度：标准型≥3:1，极限为10:1。
4、各类产品的主要参数及特点见下表。
