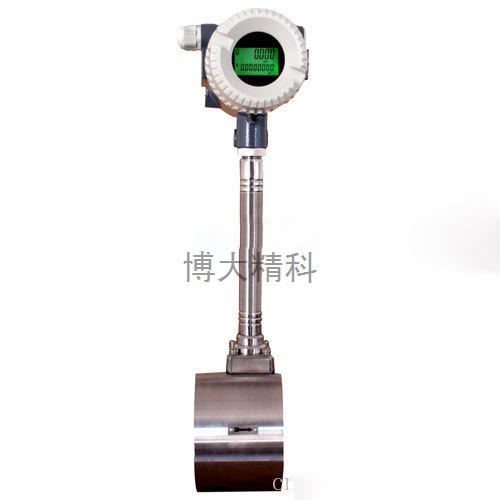

产品名称：博大精科 涡街流量计
★
商城价：咨询
★
产品介绍
涡街流量传感器是国际上普遍采用的流量计量仪表，由于这种仪表具备一些其它的流量计无法比拟的优点，被广泛的应用于热电、石油、化工、冶金等工业部门，也被应用于市政工程和环保行业，实施对液体（如：水、油、石油、酒精等化工液体）、气体（如：空气、氧气、氮气、天然气、煤气等）和蒸汽（饱和蒸汽、过热蒸汽）的流量计量及检测和控制。涡街流量传感器与流量显示仪、压力变送器、温度变送器等配套合成为流量计。

涡街流量传感器工作原理
　　在流体中设置非流线型旋涡发声体（阻流体），则从旋涡发声体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图（一）所示。

　　旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f ，被测介质来流的平均速度为v ，旋涡发生体迎流面宽度为d ，表体通径为D，根据卡曼涡街原理，有如下关系式：
　　f=S t V/d　　　　　公式（1）
　　式中：
　　f―发生体一侧产生的卡门旋涡频率
　　St―斯特罗哈尔数（无量纲数）
　　V―流体的平均流速
　　d―旋涡发生体的宽度
　　由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中，斯特罗哈尔数（St）是无因次未知数，图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。

　　在曲线表示中St=0.17 的平直部分，漩涡的释放频率与流速成正比，即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速v求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
K=N / Q(1/ m³)。
式中：K=仪表常数(1/ m³)
      N=脉冲个数
      Q=体积流量( m³)

技术特点
　　（1）结构简单、牢固、无传动件，寿命长。
　　（2）安装、维护简单，工作量小，费用低。
　　（3）量程比大（1:10~1:30），准确度高，重复性好，长期工作稳定性好。
　　（4）压力损失小，节能。
　　（5）输出频率信号不受流体温度、压力、黏度、密度等参数影响。
　　（6）大管径采用插入式涡街，价格低，重量轻，安装检修方便。

主要技术指标
　　（1）精度等级：1.0、1.5（插入式2.5级）
　　（2）公称压力：2.5Mpa（若>2.5 Mpa协议订货）
　　（3）被测介质温度:-40~150℃; -40~250℃; 0~300℃; -200~400℃
　　（4）压力损失：阻力系数Cd≤2.4
　　（5）供电电源：12—24VDC
　　（6）防护等级：IP65
　　（7）输出信号：方波：高电平≥6V，低电平＜1V；标准电流4~20mA
　　（8）环境条件：温度-40~55℃，相对湿度5%~90%，大气压力86~106kPa
　　（9）适用介质：气体，液体，蒸汽
