产品库存号：
- 产品库存号：YWDZ-02
- 产品库存号：YWDZ-02

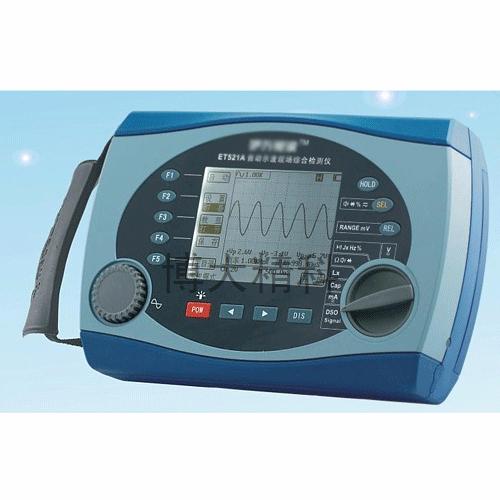

产品名称：多功能数字存储示波表（不带USB）
型号：ET521A
特点：
ET521A是一款适用于家电维修、院校教学、电子产品生产线、工控检修等现场故障诊断场合的综合检测仪！创新集合示波表、视波万用表、数字电桥、信号源和频率计五种仪器于一体的便携式多功能示波表！其强大的功能组合，人性化的设计，真正的让你体会到“一机在手，别无所求。
与众不同：
• 包含了现场故障诊断检测常用的仪器仪表功能，在广征用户建议基础上，博采众才不断改进，突出现场实用特性。
• 为避免操作者频繁翻阅产品使用说明书，独家设计了中文帮助提示窗口，对初次使用者带来方便，使产品更具人性化。
• 本机省去了传统示波表的繁杂设置，设计了一键自动示波功能，自动调整测量条件，满足了现场检测方便、快捷的要求。
• 万用表测试交流电压、电流信号时，不用转换输入端口，测试表笔也不用离开测试点，直接按键就可观察被侧信号的波形。
• 一般的万用表只能测到200μF以下的电容，测试需要20秒左右，本机能测到66000μF的超级容量，且测量速度仅需几秒钟。
• 10Hz ~156kHz函数信号输出，可同时使用示波功能看到波形。替代振荡源跟踪或对行变压器匝间短路振铃波形做出判断。
• 采用400Hz~156kHz正弦波信号自动跟踪，实现电感测量的自动量程切换。且采取高频测试小电感，称得上又一重大突破。
• 具有200组数据的”无纸记录仪”200组自动记录功能的实现，解决大规模集成电路在线重复测量又要记录的难题。
主要特点
• 25M数字存储示波表（DSO）与6000码自动量程的视波万用表（DMM）、10Hz~156kHz函数信号发生器（DDS）60MHz频率/占空比测量、156kHz自动量程电感/66000μF超级电容/60MΩ电阻测量（LCR）、遥控器/晶振检测综合测试仪
• 首创中文帮助窗口，直观提示操作步骤、按键功能及测量状态
• 采用面板校准技术，内存所有校正数据，无需任何电位器调整，测量更准确
• 交流电压带宽达20kHz并一键转换视波功能，最高电压2000V量程
• 电压测量的峰值检测（P-D）和峰值保持（P-H），同屏显示最大值、最小值、当前值
• DSO实现一键式（AUTO）自动测量、自动显示测量波形和自动零点校正
• 数字读出Vp-p, +Vp，-Vp，f，T ，dV，dt 及测量参数
• 存储/读出多达40个DSO波形和200组DMM数值；自动记录200组数据，方便IC在线检测
• 产生正弦波、三角波、锯齿波、方波信号，与示波功能同时使用，组成测试系统
• 利用机内200μS/400μS测试方波，方便行输出变压器类型匝间短路故障振铃信号检测
• 320X240可调对比度带LED背光的3.8吋工业级液晶显示器
• 内置1600mAh镍氢可充电池组，外配交流供电适配器
• USB PC通信接口及上位机软件（选件），实现定时测量、曲线绘制，波形分析和FFT变换
• 功能扩展，附件可以三极管放大倍数/晶振测量（10MHz）；选件包括手机维修专用（2.4G频率计、手机信号场强检测、直流电源及上电曲线记录）；家电维修专用（彩色电视信号+彩显信号发生器）；高压/大电流测量（高压探棒，外接钳头）
应用场合：
适用于家电维修、院校教学、电子产品生产线、工控检修等现场故障诊断场合
仪表特性与技术参数4
一般特性
显示 320 ´ 240点阵式图形LCD 观察区域 78 mm x 58mm 背光 白色或偏黄色， 输入电阻 DMM 10MΩ， 电池 内置1600mAh镍氢电池组， 自动关机 10分钟 电力不足提示 充电时间 大于8小时 使用时间 约6~8小时 存储能力 DMM 400组数据与DSO波形40个记录 使用环境 0°C~+40°C;<75%RH 存放条件 -10°C ~ +60°C; <90%RH 外形尺寸 200mm ´ 135 mm ´52mm 重量 约1000g (不含其它附件) 操作高度 0~2000m 电源适配器 110V~250V；12V/1A, 保护型开关电源
数字存储示波表特性
模拟带宽 DC ~ 25MHz 探头X10 DC~6MHz 探头X1 （3db带宽，正弦波响应） 最大实时采样率 100Msps 垂直分辨率 8 bits 通道数 1 耦合方式 DC/AC 输入阻抗 1MΩ//20pF 分度 垂直 ±4 div 水平10 div 垂直灵敏度范围 20mV/div ~ 500V/div 1-2-5切换 时基范围 10ns/div ~ 1s/div 1-2.5-5切换 垂直波幅准确度 ±(5%+ 0.1div) 时基准确度 ±(0.01% + 0.1div) 自动零点校正 有 测量模式 常规、视频、单次 触发电平 ± 3.8 div (每步0.04div) 单次触发斜率选择 上升沿/下降沿 触发位置调节 ± 3.8div (每步0.04div) 自动设置 自动设置时基和垂直幅度 光标测量功能 dV, dt, 自动测量功能 Vp-p, +Vp,-Vp,f,,T 自动测量精度 ±(5%+ 0.1div) 波形内插 (sinx)/x
示波表探头特性
位置X1 输入电阻 1MΩ ；输入电容 46pF 带宽 DC~10MHz 衰减比率 1：1 输入电压 30Vp-p 位置X10 输入电阻 10MΩ ；输入电容 15pF 带宽 DC~25MHz 衰减比率 10：1 输入电压 300Vp-p 功能 量程 分辨度 不确定度 直流电压 600.0mV 0.1mV ±(0.8%rdg + 5dgt) 6.000V 1mV 60.00V 10mV 600.0V 100mV 2000V 1V ± (2.5%rdg + 10dgt) 交流电压 600.0mV 0.1mV 50Hz~400Hz ±(1.0%rdg + 5dgt) (20kHz以上不考核) 6.000V 1mV 60.00V 10mV 600.0V 100mV 1000V 1V ± (2.5%rdg + 10dgt) （50Hz~400Hz） 直流电流 60.00/600.0mA 10/100µA ±(1.0%rdg + 5dgt) 分流器 ±(2.5%rdg + 5dgt) 10.00A 10mA 交流电流 60.00/600.0mA 10/100µA ±(1.5%rdg + 5dgt) 50Hz~5kHz 分流器 ±(2.5%rdg + 5dgt) 10.00A 10mA 电阻 600.0W 0.1 ? ±(1.0%rdg + 5dgt) 6.000kW 1 ? 60.00kW 10 ? 600.0kW 100 ? 6.000MW 1kW 60.00MW 10kW ± (3.0%rdg + 5dgt) 电容 6．600nF 1pF ± (3%rdg + 10dgt) 66.00 nF 10pF 660.0nF 100pF 6.600μF 1nF 66.00μF 10nF 660.0μF 100nF ± (5%rdg + 10dgt) 6.600MF 1μF 供参考 66.00MF 10μF 电感 10.00μH 内阻典型值 0.1W 100.0μH 0.2W 1mH 1W 10mH 20W 100mH 50W 1H 1kW 2H 1.5kW 0.01μH 0.1μH 1μH 10μH 100μH 1mH 10mH ± (5%rdg + 15dgt) 有效量程* * 自动量程转换中，注意观察是否选择有效量程。如被测电感1mH应在1mH量程，自动切换在10mH量程则可能增加测量误差。 * 被测电感内阻偏离典型值，测量误差会增大。 频率 10.00Hz ~ 60.00MHz 0.01Hz ~ 10kHz ± (0.2%rdg + 5dgt)，(信号幅度不小于500mV AC V) 占空比 10~94.9% (AC1Vp-p) 二极管测试 开路电压约3.2V，最大测试电流约1.5mA 通断测试 判断电阻：约30?蜂鸣 自动量程切换 可以应用于各测量功能 量程溢出提示 “O. L” (Over load) 万用表测量速率 DMM A/D 2.5 S/s 视波A/D 400kS/s 保险管规格 Φ5×20，0.5A/250V 分流器 Φ5×20，10A/250V
数字万用表特性
400Hz~20kHz ±(3.0%rdg + 10dgt)
所有量程不确定度表示为：±(a% 读数+ 字数)。校正期一年，到期需要调整，参见“售后服务”条款。保证不确定度环境条件为：23°C±5°C、<75%RH。
仪表的成套
ET521A主机一台、双注塑表笔一付、521示波探头一根、信号输出线一根、LC专用测试线一付、电流分流器一个、电源适配器一个、测试附件一个（三极管hFE /晶振）、牛津包一个、产品使用手册一本（含产品保修卡、用户回执）； USB接口连接线一根、上位机软件光盘一张（选件）、
