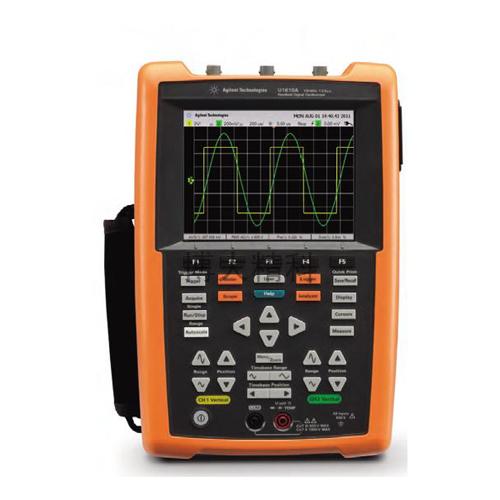

U1610A

U1620A

技术指标

垂直系统

带宽（-3dB）¹

100 MHz

200 MHz

直流垂直增益精度¹

全量程的±4%

全量程等于8格

双光标精度¹

±｛直流垂直增益精度+0.4%全量程（~1最低有效位（LSB））｝

±｛4%全量程±0.4%全量程（~1 LSB）｝

特征

采集

最大采样率

1GSa/s交叉，每通道500MSa/s

2GSa/s交叉，每通道1GSa/s

最大波形存储器深度

120Kpts/通道（交叉），

60Kpts/通道（无交叉）

2Mpts/通道（交叉），

1Mpts/通道（无交叉）

垂直分辨率

8位

峰值检测

>10ns

>5ns

平均值

可在2至8192之间选择，以2的指数幂为增量

滤波器

10kHz和20MHz带宽限制器

内插

(Sin x)/x

垂直系统

模拟通道

通道1和通道2同时采集

计算得出的上升时间

3.20ns（典型值）

1.75ns（典型值）

垂直标度

2mV/格至50V/格

最多输入

CAT III 600V（使用10：1探头）

CAT III 300V（直接）

偏置（位置）范围

±4格

动态范围

±8格

输入阻值

1MΩ±1%≈22pF±3Pf

耦合

直流、交流

带宽限制

10kHz和20MHz（可选）

通道间隔离（通道采用相同的伏特/格设置）

CAT III 600V

探头

U1560-60002 1∶1无源探头

U1560-60002 10∶1无源探头

U1560-60002 100∶1无源探头

探头衰减因数

1x，10x，100x

探头补偿输出

5Vpp，1kHz

噪声峰峰值（典型值）

全量程的3%或5mVpp，取两者中的较大值

直流垂直偏置（位置）精度

±0.1格±2mV±1.6%偏置值

单一光标精度

±｛直流垂直增益精度+直流垂直偏置精度+0.2%全量程（~½最低有效位（LSB））｝

±｛4%全量程±0.1格±2mV±1.6%偏置值±0.2%全量程（~½LSB）｝

水平系统

量程

5ns/格~50s/格

2ns/格~50s/格

分辨率

100ps（5ns/格时）

40ps（2ns/格时）

时基精度

25ppm

参考位置

左，中，右

时延范围（预触发）

1屏幕宽度或120µs（取两者中的较小值）

1屏幕宽度或1ms（取两者中的较小值）

时延范围（后触发）

50ms~500s

20ms~500s

时延分辨率

100ps（5ns/格时）

40ps（2ns/格时）

时延测量精度

相同通道：±0.0025%读数±0.17%屏幕宽度±60ps

通道间：±0.0025%读数±0.17%屏幕宽度±120ps

模式

主模式、缩放、XY、滚动

水平平移和缩放

双窗口缩放

特征（续）

触发系统

信号源

通道1、通道2、外部通道

模式

普通模式、单一模式、自动模式

类型

边沿、毛刺、TV、第N个边沿、CAN、LIN

自动定标

找到或显示活动中的通道，在编号最高的通道上设置边沿触发类型，在示波器通道上设置垂直灵敏度 , 时基显示为~2 个周期

要求最小电压>10mVpp,0.5%占空比 ,最低频率>50Hz

释抑时间

60ns～10s

量程

距中心屏幕±6格

灵敏度

≥10mV格:0.5格

<10mV/格:大于1格或5mV

触发电平精度

±0.6格

耦合模式

交流 (~10 Hz)、直流、低频抑制 (~35 kHz)、高频抑制 (~35 kHz)

外部触发

·输入阻抗

1MΩ≈10pF

·最大输入

CAT III 300V

·量程

直流耦合:触发电平±5V

·带宽

100kHz

测量

自动测量

时延/占空比(+/–)、下降/上升时间、频率、周期、相移、T 最大值、T 最小值、宽度(+/–)、幅度、平均值、基线、波峰、周期平均值、最大、最小、过冲、峰峰值、前冲/标准偏差、顶部、Vrms(交流/直流)、有功功率/视在功率/无功功率、功率因数

波形数学函数

CH1+CH2,CH1–CH2,CH2–CH1,CH1×CH2,CH1/CH2,CH2/CH1,d/dt(CH1),d/dt (CH2),∫(CH1)dt,∫(CH2)dt,FFT

光标

△V:光标之间的电压差

△V:光标之间的时间差

FFT点

1024

FFT窗口

矩形、Hamming、Hanning、Blackman-Harris、平顶

显示系统

显示屏

5.7英寸TFTLCDVGA彩色显示屏(具备户外可读性)

分辨率

VGA(屏幕区域):640垂直点乘以, 480水平点

控制

打开/关闭矢量、打开/关闭sin x/x插入、打开/关闭无限余辉、背光强度、配色方案、清除显示

实时时钟

日期和时间(可调)

语言

10种语言（可选)

内置帮助系统

按下[Help]按钮即可显示快速功能帮助

存储系统

保存/调用（非易失性存储器）

可在内部保存和调用10种设置和波形

存储模式

USB2.0全速主机端口


数据格式:.csv

I/O

USB2.0全速主机,USB2.0全速客户端

打印机兼容性²

PCL喷墨打印机、PCL激光打印机

最大读数速率

10,000个计数，提供自动极性指标

电压

CAT II 1000V或CAT III 600V

功能

量程

分辨率

精度

输入阻抗（标称值）

测试电流

DCV

1000.0mV

0.1mV

0.09%+5

11.11MΩ

10.000V

0.001V

0.09%+2

10.10MΩ

100.00V

0.01V

10.01MΩ

1000.0V²

0.1V

0.15%+5

ACV

1000.0mV

0.1mV

1%+5（40~500Hz）

10.00 MΩ

2%+5（500Hz~1kHz）

10.000V

100.00V

0.001V

0.01V

1%+5（40~500Hz）

1%+5（500Hz~1kHz）

2%+5（1~2kHz）

1000.0V²

0.1V

1%+5（40~500Hz）

1%+5（500Hz~1kHz）

ACV+DCV

1000.0mV

0.1mV

1.1%+10（40~500Hz）

10.00 MΩ

2.1%+10（500Hz~1kHz）

10.000V

100.00V

0.001V

0.01V

1.1%+7（40~500Hz）

1.1%+7（500Hz~1kHz）

2%+5（1~2kHz）

1000.00V²

0.1V

1.2%+10（40~500Hz）

1.2%+10（500Hz~1kHz）

二极管³

1V

0.001V

0.3%+2

~0.5mA

蜂鸣器<~50mV,当常见的正向偏置二极管或半导体连接处位于0.3V≤读数≤0.8V之间时，以单音发出蜂鸣声8

即时导通³

在电阻<10Ω时连续发出蜂鸣声8

电阻

1000.00Ω4

0.1Ω

0.3%+3

0.5mA

10.000kΩ4

0.001kΩ

50µA

100.00kΩ

0.01kΩ

4.91µA

1000.00kΩ

0.1kΩ

447nA

10.000MΩ

0.001MΩ

0.8%+3

112nA

100.00MΩ5

0.01MΩ

1.5%+3

112nA

电容

1000.0nF

0.1nF

1.2%+46

10.000µF

0.001µF

100.00µF

0.01µF

1000.0µF

0.1µF

2%+46

10.000mF

0.001mF

电压

CAT II 1000V或CAT III 600V

功能

量程

分辨率

精度

输入阻抗（标称值）

测试电流

温度3

-50~1000℃

1mV/℃

-50~-21℃

2.5%+2℃7

-20~350℃

0.5%+2℃7

351~500℃

1.75%+2℃7

501~1000℃

2%+2℃7

-58~1832℉

1mV/℉

-58~5.8℉

2.5%+3.6℉7

-4~6662℉

0.5%+3.6℉7

664~932℉

1.75%+3.6℉7

933~1832℉

2%+3.6℉7

频率3

100.00Hz

0.01Hz

0.03%+3

1000.0Hz

0.1Hz

10.000kHz

0.001kHz

100.00kHz

0.01kHz

1000.0kHz

0.1kHz

电源

功率适配器

线电压范围:50/60Hz,100~240VAC,1.6A

输出电压：15VDC，4A

安装类别II

电池

充电式锂电池组，10.8V

使用时间：多达3小时

工作环境

温度

0~50℃（仅针对电池）

0~40℃（使用功率适配器）

湿度

相对湿度0~80%（0~35℃）

相对湿度0~50%（35~40/50℃）

海拔高度高达2,000米

污染等级2

储存规范

温度

-20~70℃

湿度

相对湿度0~80%

海拔高度高达15,000米

振荡

根据IEC 60068-2-27进行测试

振动

根据IEC 60068-2-26、IEC 60068-2-64进行测试

安全标准

IEC 601010-1:2001/EN 61010-1:2001

加拿大:CAN/CSA-C22.2 NO.61010-1-04

美国:ANSI/UL 61010-1:2004

EMC一致性

IEC 61326-1:2005/EN 61326-1:2006

澳大利亚/新西兰:AS/NZS CISPR 11:2004

加拿大:ICES/NMB-001:ISSUE 4,2006年6月

国际防护（IP）等级

根据IEC 60529提供IP 41入口保护

尺寸（高×宽×深）

183×270×65毫米

重量

<2.5千克

保修

3年主机保修

除非另有说明，标准装运附件保修3个月
