产品库存号:
- 产品库存号:ZTHJ-77

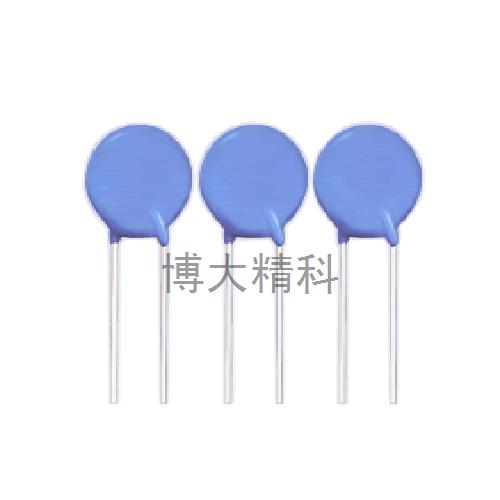

产品名称:压敏电阻
价格商谈

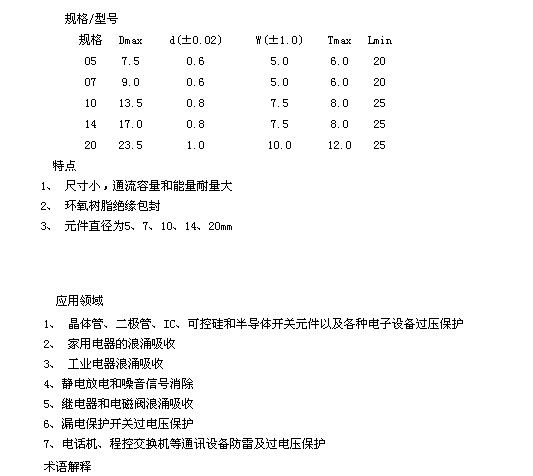

产品特点
术语解释
1、 压敏电压:
指在规定的温度和直流(一般为1mA或0.1mA)下,压敏电阻器两端的电压值。记为V1mA或V0.1mAo
2、 最大连续电压:
指在规定环境温度下,能长期持续加在压敏电阻器两端的最大正弦交流电压有效值或最大直流电压值。
3、 限制电压:
指在压敏电阻器中通过规定大小的冲击电流(8/20μs)时,其两端的最大电压峰值。
4、额定功率:
指在规定的环境温度下,可施加给压敏电阻器的最大平均冲击功率。
5、最大能量:
在压敏电压变化不超过±10%,冲击电流波形为10/1000μs或2ms的条件下,可施加给压敏电阻的最大一次冲击能量。
6、通流容量(最大冲击电流):
一次:在压敏电压变化率不超过±10%,冲击电流波形为8/20μs的条件下,压敏电阻器所能承受的最大电流。两次:指同一方向冲击两次(间隔5分钟),在压敏电压变化率不超过±10%,冲击电流波形为8/20μs 的条件下,压敏电阻器所能承受的最大电流。
7、静态电容量:
指压敏电阻器本身所固有的电容量,它是在20±2℃的环境中,施加以1KHZ,最大为1Vrms信号所测得的。
8、漏电流:
指在规定的温度下,施加最大连续直流电压(或实际压敏电压的75%)时,压敏电阻器中流过的电流值。
伏安特性图
氧化锌压敏电阻器的基本特性是电流—电压关系的非线性。当加在它两端的电压低于某个阈值电压,即“压敏电压”时,它的电阻值极大,为兆欧级;而当加在它两端的电压超过压敏电压后,电阻值随电压的增高急速下降,可小到欧姆级、毫欧姆级。上图表示的是这种非线性伏安特性的典型一例。图中只画了一个方向,氧化锌非线性电阻元件的伏安特性是正反向对称的。
上图的这种特性,使得这种元件非常适用于吸收由于雷电、电气系统操作,静电或核磁脉冲产生的冲击过电压,有效地保护各种电气和电子产品,尤其是各种包含有集成电路的信息和控制技术产品
技术特性
1、 使用环境温度:-40℃~+85℃
2、 最大工作表面温度:+115℃
3、 压敏电压温度系数:-0.5%/℃
4、压敏电压公差范围为K±10%,客户特殊要求另议
5、响应时间:<25ns
6、绝缘阻抗:>1000MΩ
